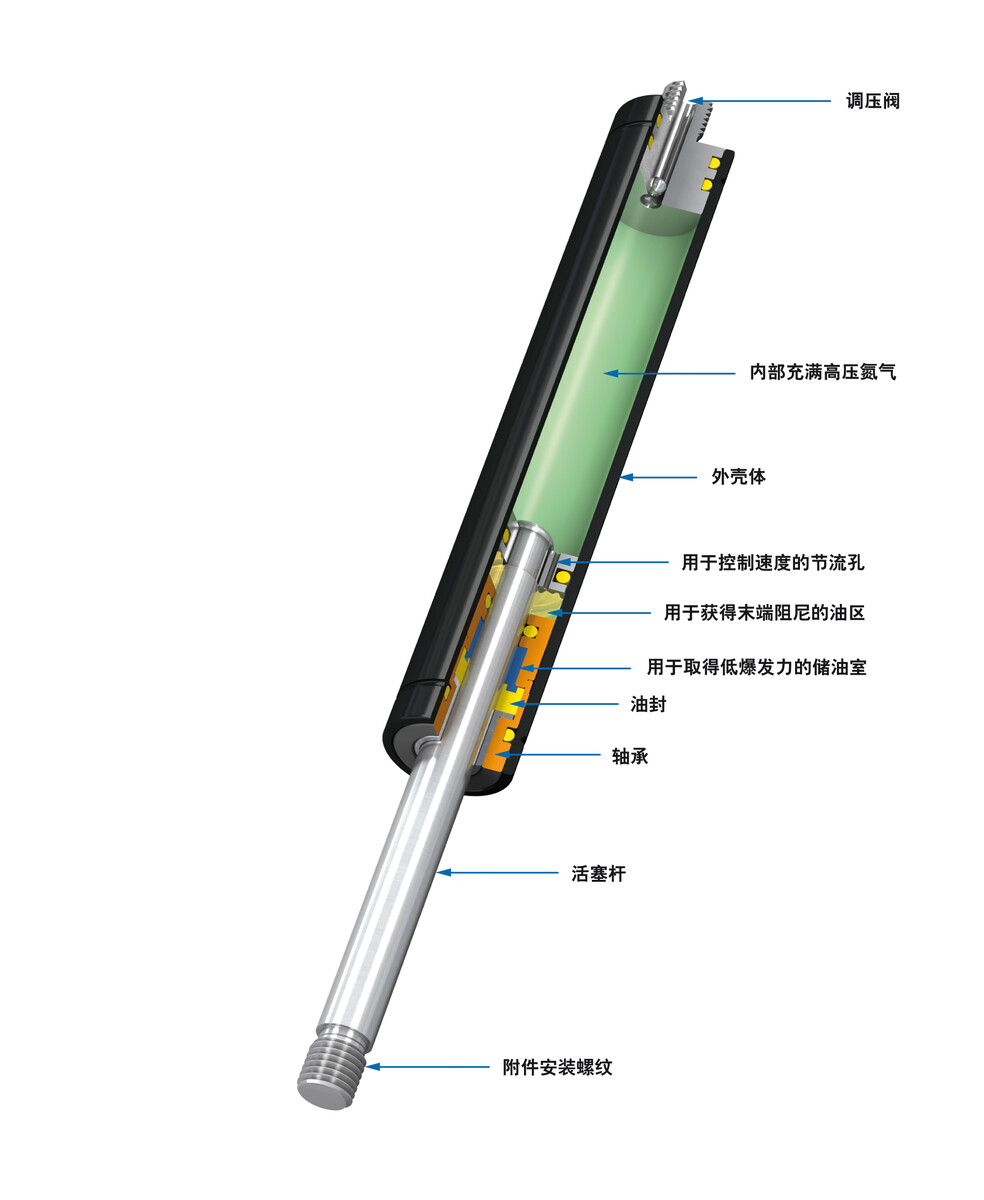

GS-12

商品详情

个性化的行程和推力

阀门技术

排气力 15直到180 N / 压缩至 243 N

行程 20直到150 mm

兼具通用与定制：ACE 工业气弹簧在外径尺寸 8 至 70 mm 情况下可以完美地支持 10 至 13,000 N 的推力。它们填充有压力的氮气，安装即可使用、免维护，使用寿命长。 根据客户的个性化要求，可以提供相应压力的充气弹簧，如果需要，只要通过气弹簧后部的阀门即可调整压力。ACE 可以免费为客户计算选型，包括提供最佳的气弹簧安装点。完备的部件使安装更为方便，也使气弹簧的使用范围更广。

ACE 工业气弹簧广泛应用于工业应用、机械制造、医药以及电子工业、汽车工业和家具行业等领域。

Material（材质）

外壳：涂层钢

活塞杆：V2A (1.4301/1.4305, AISI 304/303)

配装件：镀锌钢

技术说明

提示：如果装置有一段时间未移动，提高分离的力度。

配装件：它们可互换使用，必要时客户必须将其牢固固定以防止松动。

安全信息：气压弹簧不应在预紧下安装。

询问需求：特种油和其他特殊选项。其他配件。不同的末端位置阻尼和延伸速度。

应用领域

• 安装场地
• 顶升系统
• 输送系统
• 机器安全罩
• 闸板
• 汽车技术

应用案例

迷你孵化器防护罩的开启与关闭装置

ACE工业气弹簧（推力型）用于保护化学和生物化学应用中培养箱内的样本。该培养箱配备有机玻璃罩，用于存放珍贵的实验室设备。两个免维护、即装即用的ACE工业气弹簧（推力型）——型号涵盖GS-8至GS-70系列——可将有机玻璃罩稳固地固定在开启和关闭位置。凭借5毫米的终端位置缓冲和10至180牛顿的伸展力，这些气弹簧有效控制了产生的力。罩体始终可轻松开启并保持开启状态，在培养箱运行时也能牢固闭合。

直升机舱门开闭机构

在空客EC 135救援直升机上，舱门安装了采用ACE气弹簧的免维护自含式开闭系统。该系统使机组人员能够快速进出直升机，从而提升飞行安全性。GS-19-300型气弹簧（推力型）可实现精准的复位速度，并确保门锁牢固闭合。其内置的终点缓冲装置能使舱门轻柔关闭，有效减少对珍贵轻质材料的磨损。

收获机上重型防护罩的开启与关闭装置

ACE工业气弹簧在收获机维护作业中有效预防伤害。玉米收割机的刀片组件置于塑料罩壳下方，确保机内物料顺畅流动。维护时需抬起重约7公斤的罩壳，此时采用GS-22型工业气弹簧（推力型）可防止罩壳突然坠落，保障维修人员安全。另一优势在于其在恶劣工况下的耐用性——活塞杆及主体均采用耐磨表面涂层处理。

搅拌站气动鼓形铃的故障保护

为确保在200升桶中处理高要求灌封材料时，桶式搅拌站的树脂浇注过程仍能可靠运行，容器必须实现完全密封。因此该应用中需将钟罩驱动覆盖至对应桶体。若在装载工作站时钟罩处于顶位，气动系统故障可能导致整个提升装置突然坠落，从而损坏整套结构及桶体。现采用ACE GS-40工业气弹簧（推力型），即使在气动系统关闭时，也能将配备创新桶形罩的搅拌站稳固定位。

入口大门的开启与关闭装置

ACE工业气弹簧的应用，使得难民收容所前那扇沉重的木门能在崎岖地面上轻松移动。在此案例中，GS-40型气弹簧（推力型）被集成于门轮的金属支架中。实际上，作为补偿元件的GS-40气弹簧在该任务中采用了显著超规格的设计。得益于ACE阀门技术，现场可从工业气弹簧气缸中释放足量氮气，使其在滚轮结构中完美适配高品质木门的重量，现已实现完美运行。

赛车加速器的运动优化

ACE工业气弹簧的多功能性通过其在赛车中的应用得以展现。安装在油门踏板上时，当节气门开启时，它们通过氮气的回流来补偿踏板的干扰性运动。这种补偿是通过气弹簧产生轻微的反向压力来实现的。由此在关键驾驶场景中，车手脚部得以稳定，即便遭遇行驶震动仍能更精准地维持踏板位置。相较于此前使用的螺旋弹簧，该方案在安全性和单圈成绩方面均实现显著提升。

跳台滑雪起跳杆定位系统

安装两根ACE公司的GS-22工业气弹簧（推力型）后，跳台滑雪训练变得轻松许多。借助它们，移动起跳杆变得轻而易举。这些位于起跳塔的起跳杆是跳台滑雪必不可少的组成部分。这些横杆通过调节起跳速度和距离来控制飞行轨迹——由于运动员水平差异和风力影响，这些参数会持续变化。该气弹簧的推力低至200牛顿，意味着跳台滑雪运动员关闭起跳横杆时无需耗费过多体力，从而能以高度专注、精准且迅捷的状态完成跳跃动作。

变压器铁芯生产中绕线机的制动与稳定系统

在用树脂带绕制变压器铁芯时，椭圆形变压器腿可能导致张力下降。然而，带材张力至关重要。为确保绕制过程中变压器内部的铁芯片在垂直方向上不发生毫米级位移，采用了配备ACE公司GS-19气弹簧（推力型）的制动系统。凭借150毫米行程作为缓冲储备，即使遇到近乎直角的截面导致中断，仍能保持带材张力恒定。这确保了重量可达数百吨的变压器铁芯绕组过程均匀平稳。
