GST-40

商品详情

为重盖板和广角应用提供最优化的双重力量

阀门技术

排气力 300直到5,000 N /

行程 50直到400 mm

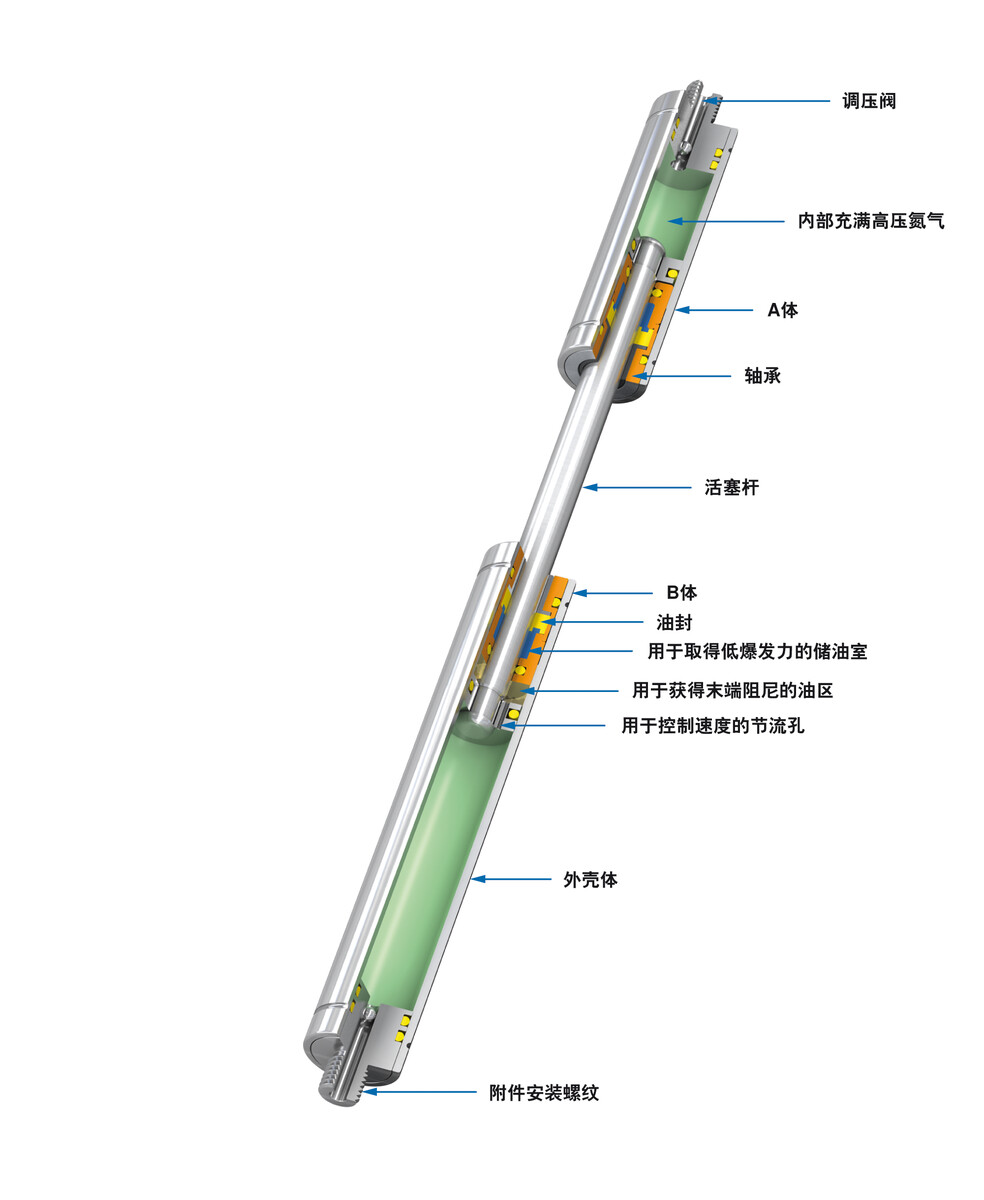

涵盖两种不同作用力范围：ACE 双联气弹簧免维护、安装即可使用，它由两根不同推力和渐进行程的高压气弹簧串联而成。它们可以轻松涵盖初始力和末端力不同的作用力范围，这两个作用力相互精确协调。 ACE可以免费提供计算选型服务，为客户进行个性化设计并生产制造，以准确匹配客户所需的运动。 这些配备齐全零部件的双联气弹簧，专门用于开启角度较大的重载荷。该类型的气弹簧也可以提供不锈钢材质。

ACE 双联气弹簧在机械制造、汽车工业、电子工业、家具、医药技术或供给闸板等场合有广泛应用。

Material（材质）

外壳：镀锌钢

活塞杆：采用耐磨损表面涂层的钢

配装件：镀锌钢

技术说明

提示：这些气弹簧是根据具体应用而定制的，因此没有现货供应。

配装件：它们可互换使用，必要时客户必须将其牢固固定以防止松动。

询问需求：特种油和其他特殊选项。替代配件。材料 1.4301/1.4305, AISI 304/303 (V2A) 和 1.4404/1.4571, AISI 316L/316Ti (V4A)。

应用领域

• 输送系统
• 机器安全罩
• 闸板
• 吊装和起重装置

应用案例

地下配电系统重型盖板的开启与关闭装置

地下配电系统具有视觉优势。为便于维护，常采用ACE工业级串联气弹簧（推力型）将大型供电系统的重型盖板提升至地面。通过两根压力管的协同作用，系统可产生两个不同的力矩范围，使安装人员无需费力弯腰或俯身进入管道系统。除上述优势外，该弹簧还具备使用寿命长、可采用不锈钢材质的特点，即使在卫生要求最严格的区域也能安全使用。

汽车行业装配臂的运动支持

工业气弹簧在开启车门、引擎盖及盖板时，能为使用者提供肌肉力量的辅助支撑。然而，用于车辆引擎盖和尾门等部位的标准型号，其功能原理存在固有限制。针对大型且尤为沉重的部件——例如敞篷车顶生产过程中需移动并组合的构件——ACE公司推出了工业级串联气弹簧GST（推力型）。本案例的成功关键在于：在850毫米手柄半径条件下，实现了350度初始角度与80度开启角度的同步控制，并成功承载200公斤重量！
