FE14-40
产品中心 编码器
- 人工报价
| 适配 电机 | 电机规格 | 适配 42,57 及以上机座号（步进 / 无刷 / 伺服电机） |
|---|---|
| 电机轴径 | 适配轴径 3mm,4mm,5mm,6mm,6.35mm,8mm |
| 存储温度 | -40 ℃～ 85 ℃ |
| 推荐工作环境 | 场合 | 无腐蚀性，易燃，易爆，导电性气体，液体和粉尘 |
| 工作温度范围 | -40 ℃～ 80 ℃ |
| 湿度 | 不高于 85% RH |
| 电气 参数 | 供电电压 | 5VDC±0.5V |
| 消耗电流 | ≤60mA |

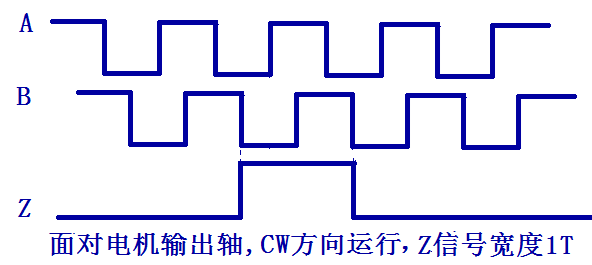

| 信号输出 | 单端 | 5V,GND,A,B,Z |
| 差分 | 5V,GND,A+/A-,B+/B-,Z+/Z- |
| 输出电平方式 | TTL 电平 |

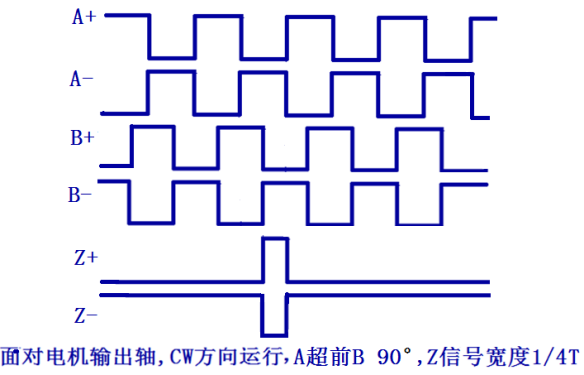

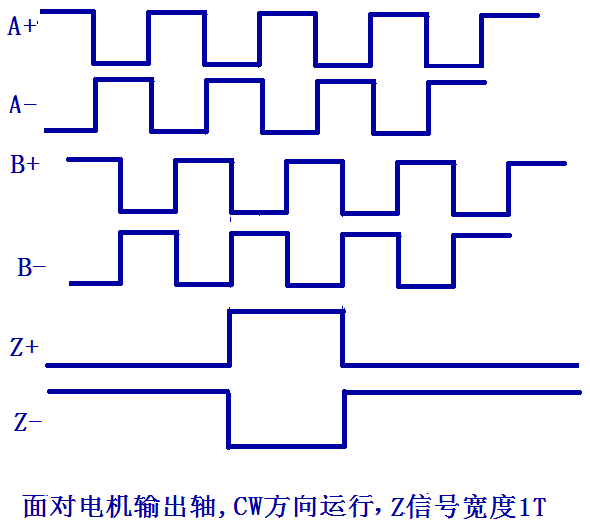

| 索引信号宽度 | 1/4T / 1T(3/4T ～ 5/4T) ( 根据输出线数而定 ) |
| 差分输出电压 | 高电平输出电压 (VoH) ≥ 3.4V |
| 差分信号输出格式 | 线驱动 26C31 |
| 可选分辨率（单位 : 线） | 十进制 : 100,200,360,400,500,1000,2000,2500 |
| 占空比 | 50% ± 10% |
| 相位差 | 90 °± 10 ° |
| 响应频率 | ≤ 500KHz 注意：信号频率 = ( 转速 (Rpm) ×线数 )/60 |
