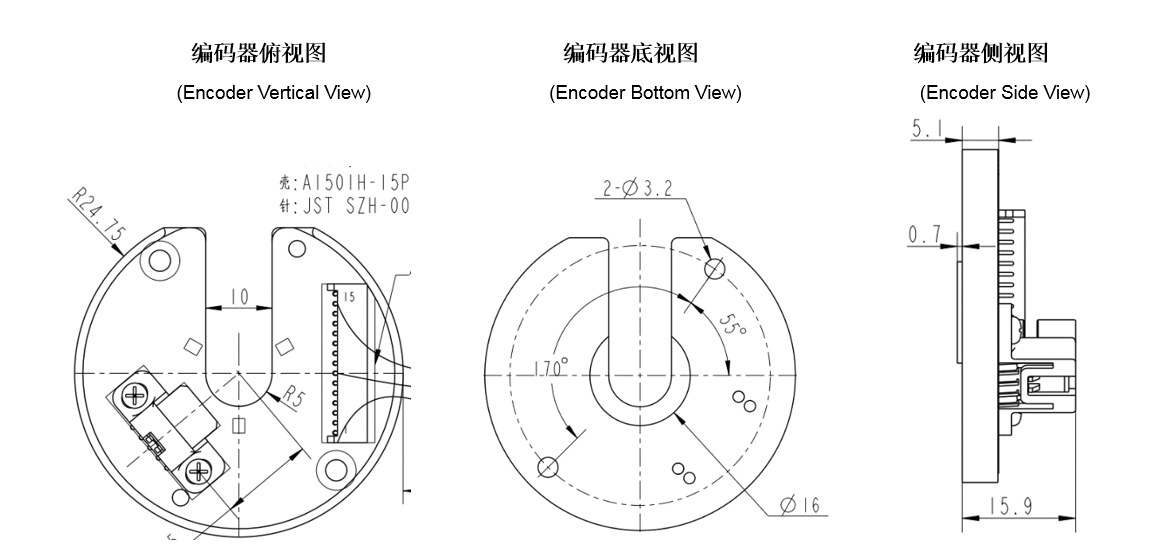

FE14-50
产品中心 编码器
- 人工报价
| 适配 电机 | 电机规格 | 适配 60,70,80,86 及以上机座号（无刷 / 伺服电机） |
|---|---|
| 电机轴径 | 适配轴径 4mm,5mm,6mm,6.35mm,8mm |
| 存储温度 | -40 ℃～ 85 ℃ |
| 推荐工作环境 | 场合 | 无腐蚀性，易燃，易爆，导电性气体，液体和粉尘 |
| 工作温度 | -25 ℃～ 80 ℃ |
| 湿度 | 不高于 85% RH |
| 电气 参数 | 供电电压 | 5V ± 0.5V |
| 消耗电流 | ≤ 120mA |
| 差分信号输出 | 5V,GND, HU+/HU-,HV+/HV-,HW+/HW- ， A+/A-,B+/B-,Z+/Z-, |
| 输出电平方式 | TTL 电平 |
| 索引信号宽度 | 1/4T / 1T( 根据线数 ) |
| 差分输出电压 | 高电平输出电压 (VoH) ≥ 3.4V |
| 差分信号输出格式 | 线驱动 26C31 |
| 可选分辨率（单位 : 线） | 十进制： 100,200,360,400,500,1000,2000,2500 |
| 极对数 | 2/4/5 ( 可定制 ) |
| HU/HV/HW 相位差 | 120 ° |
| 占空比 | 50% ± 10% |
| 相位差 | 90 °± 10 ° |
| 响应频率 | ≤ 500KHz 注意：信号频率 = ( 转速 (Rpm) ×线数 )/60 |
产品详情
产品中心 编码器
DUMMY
| FE14-50系列 六通道透反一体式光电编码器 | 232.35 KB |
六通道全差分信号输出
信号的位置不做特殊要求。

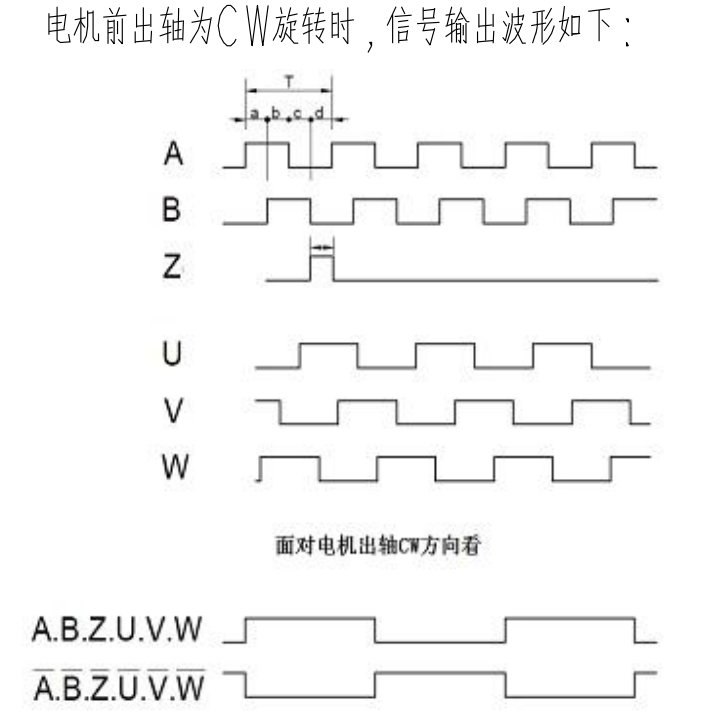

面对电机前出轴，CW方向运行：
1. 使用4对极码盘时，霍尔相位关系，实际输出信号: HU 超前 HW 120°，HW 超前 HV 120°。
2. 使用5对极码盘时，霍尔相位关系，实际输出信号: HU 超前 HV 120°，HV超前 HW 120°。
规格书下载：1703061357170947
