FE17-28
产品中心 编码器
- 人工报价
| 适配 电机 Suitable Motor | 电机规格 Motor size | 适配 28 ， 35 及以上 方形 步进电机 Suitable for 28,35 and above Square Stepper Motor |
|---|---|
| 电机轴径 Motor Shaft diameter | 3mm,4mm,5mm,6mm,6.35mm,7mm Suitable for shaft diameter 3mm,4mm,5mm,6mm,6.35mm,7mm |
| 存储温度 Storage Temperature | -40 ℃ ～ 85 ℃ |
| 推荐工作环境 Environmental conditions | 场合 Application | 无腐蚀性，易燃，易爆，导电性气体，液体和粉尘 No corrosive, flammable, explosive, conductive gas, liquid and dust. |
| 工作温度 Temperature | -25 ℃ ～ 80 ℃ |
| 湿度 Humidity | 不高于 85% RH No more than 85% RH |
| 电气 参数 Electrical Parameter | 供电电压 Supply Voltage | 5VDC ± 0.5V |
| 消耗电流 Current Consumption | ≤ 60mA |

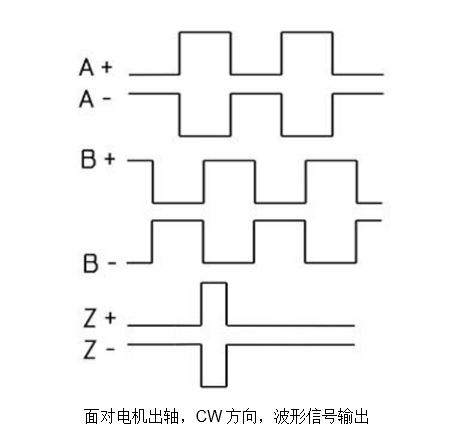

| 差分信号输出 Differential Single Output | 5V,GND, A+/A-,B+/B-,Z+/Z-, |
| 输出电平方式 Output Level mode | TTL 电平 ( TTL Compatible) |
| 索引信号宽度 Index Width | 1/4T |
| 差分输出电压 Differential Output Voltage | 高电平输出电压 (VoH) ≥ 3.4V High Level Output (VoH) ≥3.4V |
| 占空比 Duty Cycle | 50% ± 10% |
| 相位差 Phase Difference | 90 °± 10 ° |
| 响应频率 Frequency Response | ≤ 220KHz 注意：信号频率 = ( 转速 (Rpm) ×线数 )/60 Note: The signal frequency = (Speed(Rpm) * number of Lines)/60 |
