FL1103P
产品中心 1.2°三相步进电机
- 人工报价
| 项目（Item） | 说明（Specifications） |
|---|---|
| 步距角（Step Angle） | 1.2° |
| 步距角精度（Step Angle Accuracy） | ±5% (整步无负载，full step, no load) |
| 径向间隙（ Radial Play） | 0.02mm@450 g |
| 轴向间隙（ Axial Play） | 0.08mm@450 g |
| 最大径向负载（Max. radial force） | 330N 距法兰20mm (20mm from the flange) |
| 最大轴向负载（Max. axial force） | 100N |
| 介电强度（Dielectric Strength） | 1800VAC / 1s |
| 绝缘电阻（Insulation Resistance） | 100MΩ ,500VDC |
| 环境温度（Ambient Temperature） | -20℃~+50℃ |
| 绝缘等级（Insulation Class） | Class B |
| FL1103P170-01·每相电流 | 4.1 |
| FL1103P170-01·每相电阻 | 1.96 |
| FL1103P170-01·每相电感 | 18 |
| FL1103P170-01·保持转矩 | 13.92 |
| FL1103P170-01·定位转矩 | 1.01 |

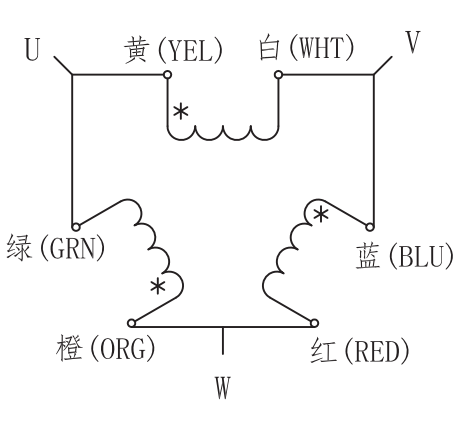

| FL1103P170-01·引出线数 | 6 |
| FL1103P170-01·转动惯量 | 10500 |
| FL1103P170-01·重量 | 8 |

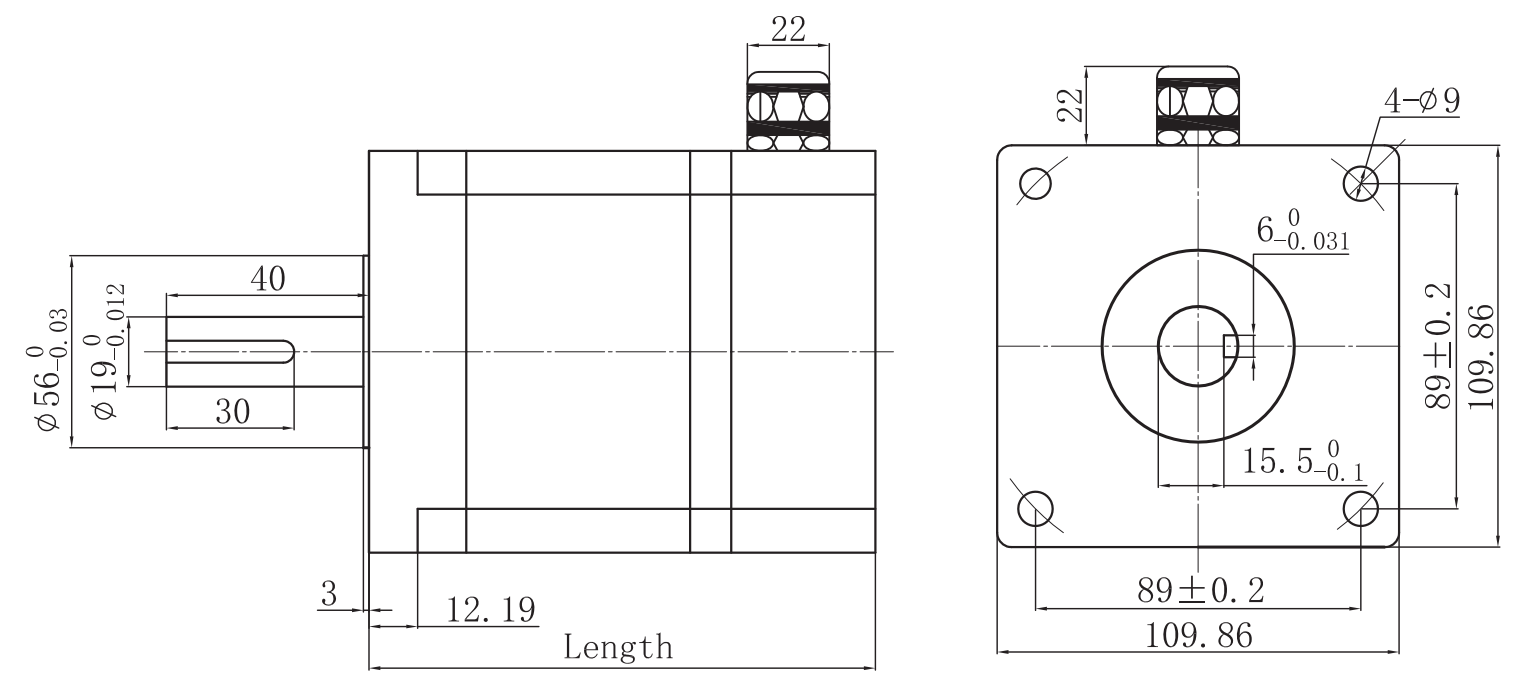

| FL1103P170-01·机身长度 | 173±1 |
产品详情
产品中心 1.2°三相步进电机
该款电机可以根据客户需求定制。

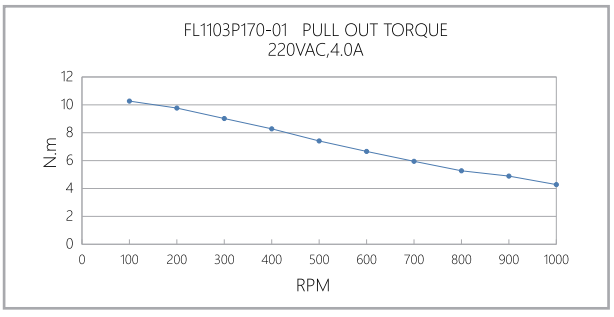

矩频曲线 （Pull out torque curve）
| FL1103P170-01 | 134.68 KB |
规格书下载：1768275621865977
