FL110SV（轮边电机）
产品中心 轮边电机
- 人工报价
| 径向负载 ( Max radial force ) | 3000N | 环境条件 Environmental conditions | 使用环境温度： 0 ℃ ~ +40 ℃； Temperature: 0 ℃ ~ +40 ℃ 使用环境湿度：≤ 90%RH （无凝露）； Relative humidity : ≤ 90%RH(No dewing) 安装环境：远离腐蚀、可燃性气体，油滴，灰尘， 海拔≤ 1000m(1000~4000m ，降额使用 ) ； Installation environment: Far away active gas, Combustible gas, oil drop, ash. altitude ≤ 1000m(1000~4000m ， Derating use) ； 存储环境： -10 ℃ ~ +70 ℃，≤ 85%RH （无凝露）。 Storage Condition: -10 ℃ ~ +70 ℃，≤ 85%RH(No dewing). |
|---|---|
| 轴向负载 ( Max axial force ) | 1000N |
| 绝缘等级 (Insulation Class) | Class F |
| 防护等级 (Protection level) | IP54 |
| 类型 (Model ） | 单位 (Unit) | iSVD110RC-500 | iSVD110RC-1000 |
| 减速比（ Reduction Ratio ） | 9:1 | 15:1 |
| 额定功率 (Rated power) P n | W | 500 | 1000 |
| 额定电压 (Rated voltage) U | V | 48VDC | 48VDC |
| 额定转速 (Rated speed) n n | RPM | 222 | 311 |
| 额定转矩 (Rated torque) T n | N · m | 22 | 40 |
| 额定电流 (Rated current) I n | Arms | 16 | 32 |
| 最大转速 (Maximum speed) n max | RPM | 409 | 555 |
| 最大转矩 (Maximum torque) T m | N · m | 66 | 99 |
| 最大电流 (Maximum current) I m | Arms | 50 | 96 |
| 电阻 (Line to line resistance) R L | Ω | 0.1 | 0.035 |
| 电感 (Line to line inductance) L L | mH | 0.35 | 0.13 |
| 反电势系数 (Back EMF) Ke | Vrms/Krpm | 9.3 | 7.5 |
| 转矩系数 (Torque constant) Kt | Nm/Arms | 0.153 | 0.124 |
| 电气时间常数 (Electrical time constant) τ e | ms | 3.5 | 3.71 |
| 机械时间常数（ Mechanical time constant) τ m | ms | 1.44 | 1.3 |
| 转动惯量 (Rotor inertia) J m0 | kg. m 2 | 1.97x10^-4 | 3.34x10^-4 |
| 极数 (Number of poles) | 16 | 16 |

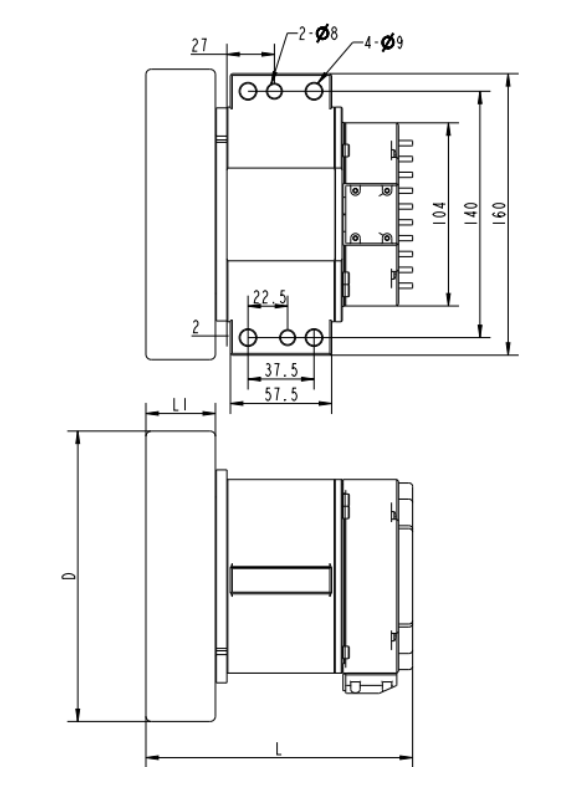

| 机身长度 (Motor length) L | mm | 152 | 184 |
| 轮边直径 (Wheel diameter) D | mm | 165 | 180 |
| 轮边直径 (Wheel width) L1 | mm | 39.5 | 50 |
| 重量 (Weight) | Kg | 5 | 11.5 |
产品详情
产品中心 轮边电机
(General Technical Information)
(Motor Technical Specification)
根据要求，该款电机可以设计和制造成定制的类型。
*This motor can be designed & manufactured with customized request.
