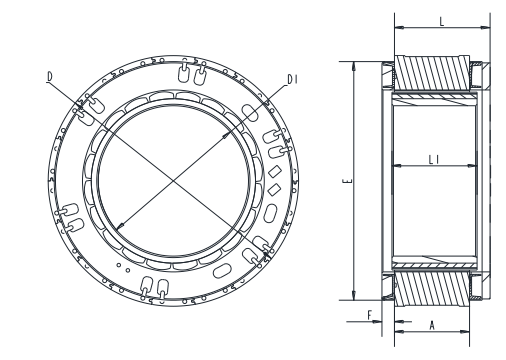

FL115HSV
产品中心 HSV-超薄系列
- 人工报价
| 项目 (Items) | FL115HSV25 | FL115HSV50 | 公差 (Tolerance) |
|---|---|
| 定子外径 D | 115mm | 115mm | js9 |
| 定子长度 L | 39mm | 68mm | ±1 |
| 转子内径 D1 | 74mm | 74mm | H8 |
| 转子长度 L1 | 32.7mm | 57.7mm | ±0.25 |
| 灌胶面外圆 E | 112mm | 112mm | ±0.2 |
| 灌胶面高度 F | 5.5mm | 5.5mm | ±0.3 |
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔分布角度 ( Hall Effect Angle ) | 120 度电角度 ( Electrical Angle of 120 degree) |
| 介电强度 ( Dielectric Strength ) | 1000VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 引出线颜色 Color | 引出线型号 Type | 功能 Functions |
| 红色 ( Red ) | V 相 ( Phase V ) |
| 蓝色 ( Blue ) | 霍尔 W ( Hw ) |
| 绿色 ( Green ) | 霍尔 V ( Hv ) |
| 白色 ( White ) | 霍尔 U ( Hu ) |
| 黑色 ( Black ) | 霍尔电源负 ( GND ) |
| 黄色 ( Yellow ) | UL1332 AWG18 | U 相 ( Phase U ) |
| 黑色 ( Black) | W 相 ( Phase W ) |
| 极数 ( Number of poles ) | 20 | 20 |
| 相数 ( Number of phases ) | 3 | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 | 48 |
| 额定转矩 ( Rated torque) | N.m | 3.9 | 7.8 |
| 额定电流 (Rated current) | A | 14.7 | 13.0 |
| 额定速度 ( Rated speed ) | RPM | 1400 | 620 |
| 额定功率 ( Rated power ) | W | 571 | 617 |
| 最大转速 (Maximum speed) | RPM | 1900 | 850 |
| 峰值转矩 ( Peak torque ) | N.m | 11.7 | 23.4 |
| 峰值电流 ( Peak current ) | A | 44.0 | 38.9 |
| 线电阻 ( Line to line resistance ) | ohms@20 ℃ | 0.16 | 0.51 |
| 线电感 ( Line to line inductance ) | mH | 0.53 | 0.69 |
| 转矩常数 ( Torque constant ) | Nm/A | 0.293 | 0.662 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 17.7 | 40 |
| 机身长度 ( Motor length ) | mm | 40 | 65 |
| 重量 ( Weight ) | g | 1100 | 2200 |
| 电气时间常数 (Electrical time constant) | ms | 3.31 | 1.35 |
产品详情
产品中心 HSV-超薄系列
特性概要 ( General Specifications )
接线说明(Electric Connection)
电性能 (Electrical Specifications)
根据要求，该款电机可以设计和制造成定制的类型。
