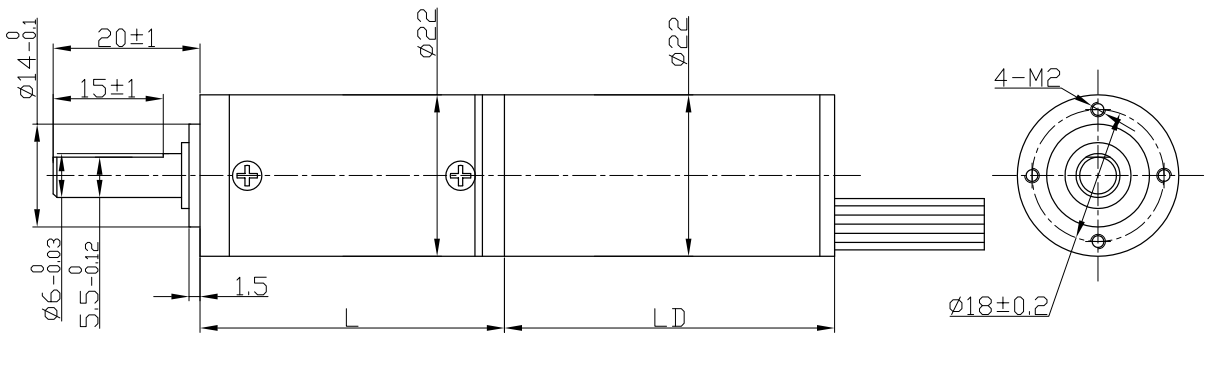

FL22RBL-22JN10K

产品中心行星减速箱

型号	范围
FL22RBL/22JN10K	Φ22行星减速器，允许转矩范围：0.05N.m~0.5N.m 22mm OD Planetary Gearbox, Permissible Load Range: 0.05N.m~0.5N.m
U	V \| W \| Vcc \| Ha \| Hb \| Hc \| GND
红Red	棕Brown \| 黑Black \| 蓝Blue \| 黄Yellow \| 棕Brown \| 红Red \| 绿Green
UL1007 AWG26	UL1007 AWG28
电机型号	极数 \| 相数 \| 额定电压 \| 空载转速 \| 额定转速 \| 额定转矩 \| 额定功率 \| 峰值转矩 \| 峰值电流 \| 电阻 \| 电感
TYPE	Number of poles \| Number of phase \| Rated voltage \| No-load speed \| Rated speed \| Rated torque \| Rated power \| Reak torque \| Peak current \| Line to line resistance \| Line to line inductance
FL22RBL45-2470	8 \| 3 \| 24 \| 7000 \| 4600 \| 8 \| 4 \| 24 \| 0.8 \| 23 \| 6.2
FL22RPL68-2460	8 \| 3 \| 24 \| 6000 \| 3800 \| 20 \| 8 \| 60 \| 1.7 \| 11.6 \| 4.3

产品详情

产品中心行星减速箱

BLDC Planetary Gear Moto （Ring Gear Material: Metal）

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio	3.7	5.2	14	19	27	51	71	100	139	189	264	369
减速级数 Number of gear trains	1	1	2	2	2	3	3	3	3	4	4	4
减速器长度(L) Length(L)	mm	24.4	24.4	31	31	31	37.4	37.4	37.4	37.4	43.8	43.8	43.8
空载转速 No-load speed	r/min	1887	1351	500	368	259	137	99	70	50	37	27	19
额定转速 Rated speed	r/min	1240	888	329	242	170	90	65	46	33	24	17	12
额定转矩 Rated torque	N.m	0.027	0.037	0.091	0.12	0.17	0.3	0.41	0.58	0.8	1	1	1
最大瞬间允许负载Max. permissible load in a short time	N.m	0.3	0.3	1.2	1.2	1.2	2.5	2.5	2.5	2.5	3	3	3

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio	3.7	5.2	14	19	27	51	71	100	139
减速级数 Number of gear trains	1	1	2	2	2	3	3	3	3
减速器长度(L) Length(L)	mm	24.4	24.4	33	33	33	41.5	41.5	41.5	41.5
空载转速 No-load speed	r/min	1617	1158	429	316	222	118	85	60	43
额定转速 Rated speed	r/min	1027	730	271	200	140	74	53	38	27
额定转矩 Rated torque	N.m	0.067	0.093	0.23	0.31	0.44	0.74	1	1	1
最大瞬间允许负载Max. permissible load in a short time	N.m	0.3	0.3	1.2	1.2	1.2	3	3	3	3

配置FL22RBL45-2470无刷直流电机 FL22RBL45-2470 DC Brushless Motor

配置FL22RBL68-2460无刷直流电机 FL22RBL68-2460 DC Brushless Motor
