FL25HSV
产品中心 HSV-超薄系列
- 人工报价

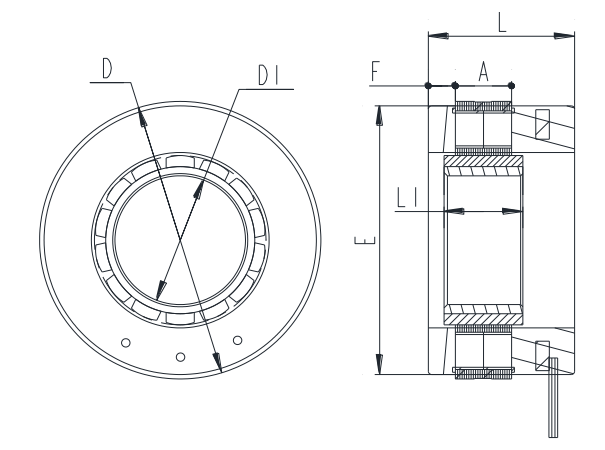

| 项目 (Items) | FL25HSV05 | FL25HSV09 | 公差 (Tolerance) |
|---|---|
| 定子外径 D | 25mm | 25mm | ±0.016(js8) |
| 定子长度 L | 13mm | 17.2mm | 0/-1 |
| 转子内径 D1 | 11.6mm | 11.6mm | (+0.018/0)H7 |
| 转子长度 L1 | 7mm | 11mm | +0.1/0 |
| 灌胶面外圆 E | 24.2mm | 24.2mm | 0/-0.2 |
| 灌胶面高度 F | 2.4mm | 2.4mm | ±0.1 |
| 定子铁芯高度 A | 5mm | 9.2mm | +0.2/-0.1 |
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S.2mA |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | ClassF |
| 引出线颜色 Color | 引出线型号 Type | 功能 Functions |
| 黄色 ( Yellow ) | ARF250 0.35mm^2 AWG22 | U 相 ( Phase U ) |
| 红色 ( Red ) | V 相 ( Phase V ) |
| 黑色 ( Black) | W 相 ( Phase W ) |
| 极数 ( Number of poles ) | 14 | 14 |
| 相数 ( Number of phases ) | 3 | 3 |
| 额定电压 ( Rated voltage ) | VDC | 24 | 24 |
| 额定转矩 ( Rated torque) | mN.m | 32 | 63 |
| 额定电流 (Rated current) | A | 1.5 | 3 |
| 额定速度 ( Rated speed ) | RPM | 10000 | 10000 |
| 额定功率 ( Rated power ) | W | 33 | 65 |
| 最大转速 (Maximum speed) | RPM | 13000 | 13000 |
| 峰值转矩 ( Peak torque ) | mN.m | 105 | 204 |
| 峰值电流 ( Peak current ) | A | 5 | 9.8 |
| 线电阻 ( Line to line resistance ) | ohms@20 ℃ | 1.7 | 0.77 |
| 线电感 ( Line to line inductance ) | mH | 0.6 | 0.28 |
| 转矩常数 ( Torque constant ) | mNm/A | 21.5 | 21.5 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 1.3 | 1.3 |
| 重量 ( Weight ) | g | 18 | 28.5 |
| 电气时间常数 (Electrical time constant) | ms | 0.35 | 0.36 |
产品详情
产品中心 HSV-超薄系列
( General Specifications )
(Electric Connection)
(Electrical Specifications)
根据要求，该款电机可以设计和制造成定制的类型。
