FL25SV
产品中心 伺服电机
- 人工报价
| 编码器类型 | 1、光电编码器 2 、 磁 编码器 3 、 旋转变压器 备注：多种分辨率可选，增量式、绝对值式可选。 |
|---|---|
| 径向负载 | 6N @ 14mm from the flange | 环境条件 | 使用环境温度： -20 ℃ ~ +40 ℃； 使用环境湿度：≤ 90%RH （无凝露）； 安装环境：远离腐蚀、可燃性气体，油滴，灰尘， 海拔≤ 1000m(1000~4000m ，降额使用 ) ； 存储环境： -20 ℃ ~ +60 ℃，≤ 85%RH （无凝露）。 |
| 轴向负载 | 5N |
| 绝缘等级 | Class F |
| 防护等级 | IP54 |
| 类型 | 单位 | FL25SV03 |
| 额定功率 P n | W | 30 |
| 额定电压 U | VDC | 24 |
| 额定转速 n n | RPM | 3000 |
| 额定转矩 T n | N · m | 0.095 |
| 额定电流 I n | A | 2 |
| 最大转速 n max | RPM | 4800 |
| 最大转矩 T m | N · m | 0.285 |
| 最大电流 I m | A | 6 |
| 电阻 R L | Ω | 2.3 |
| 电感 L L | mH | 0.7 |
| 反电势系数 Ke | V/Krpm | 3.42 |
| 转矩系数 Kt | Nm/A | 0.057 |
| 电气时间常数 τ e | ms | 0.8 |
| 机械时间常数 τ m | ms | 1.34 |
| 转动惯量 J m0 | kg.cm 2 | 0.0077 |
| 转动惯量带制动器 J m1 | kg.cm 2 | / |
| 极数 | 8 |
| 编码器 | 17位单圈绝对值 |
| 机身长度 L1 | mm | 73 |
| 机身长度带制动器 L2 | mm | / |
| 重量 | Kg | 0.2 |
| 重量带制动器 | Kg | / |
| 序号 | 引出线颜色 | 引出线型号 | 功能 | 说明 |
| 1 | 黄色 | Cable 20AWG | U 相 |
| 2 | 红色 | V 相 |
| 3 | 黑色 | W 相 |
产品详情
产品中心 伺服电机

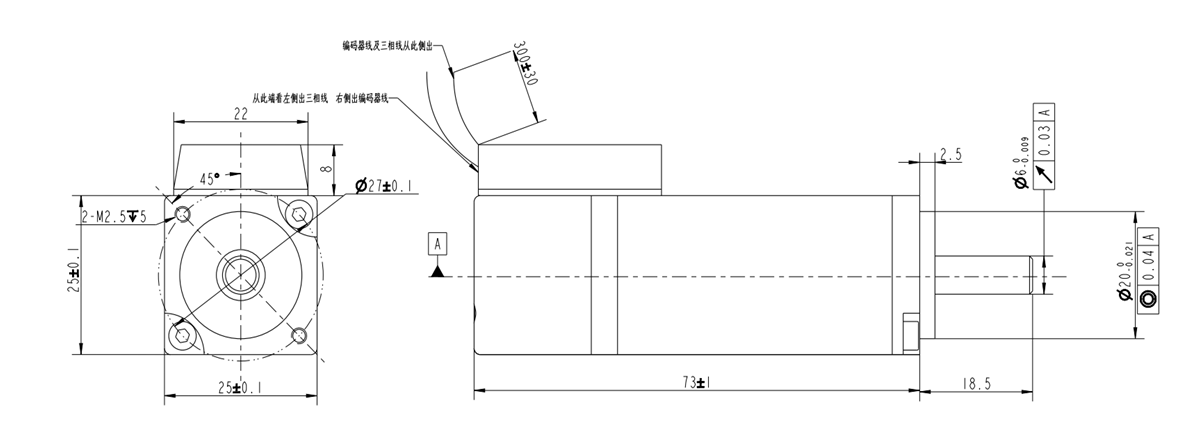

编码器接线颜色定义见图纸。
根据要求，该款电机可以设计和制造成定制的类型。
