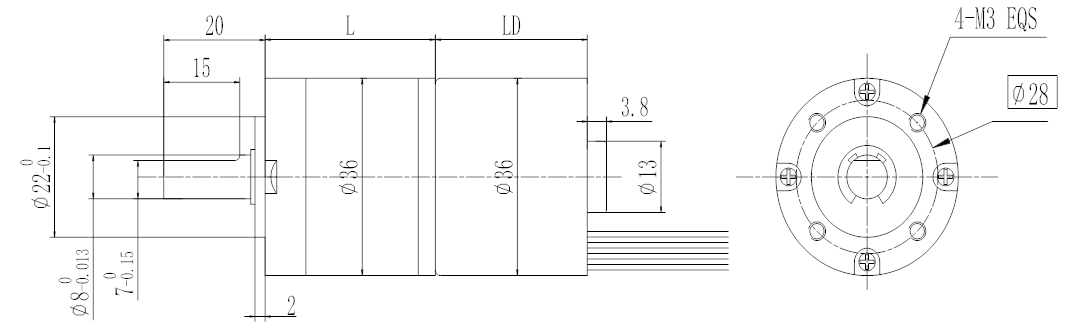

FL36CBL-36JXF50K

产品中心行星减速箱

型号	范围
FL36CBL/36JXF50K	Φ36行星减速器，允许转矩范围：0.5N.m~5.0N.m 36mm OD Planetary Gearbox,Permissible Load Range: 0.5N.m~5.0N.m
U	V \| W \| Vcc \| Ha \| Hb \| Hc \| GND
黄Yellow	棕Brown \| 橙Orange \| 红Red \| 蓝Blue \| 绿Green \| 白White \| 黑Black
UL1430 AWG24	UL1430 AWG26
电机型号	极数 \| 相数 \| 额定电压 \| 空载转速 \| 额定转速 \| 额定转矩 \| 额定功率 \| 峰值转矩 \| 峰值电流 \| 电阻 \| 电感
TYPE	Number of poles \| Number of phase \| Rated voltage \| No-load speed \| Rated speed \| Rated torque \| Rated power \| Reak torque \| Peak current \| Line to line resistance \| Line to line inductance
FL36CBL50-2460	8 \| 3 \| 24 \| 6000 \| 4800 \| 55 \| 28 \| 165 \| 4.5 \| 1.2 \| 1.2
FL36CBL57-2455	8 \| 3 \| 24 \| 5500 \| 4500 \| 70 \| 33 \| 210 \| 5.4 \| 1.05 \| 1
FL36CBL60-2458	8 \| 3 \| 24 \| 5800 \| 4800 \| 80 \| 40 \| 240 \| 7 \| 0.95 \| 0.85
FL36CBL65-2458	8 \| 3 \| 24 \| 5800 \| 4800 \| 90 \| 45 \| 270 \| 7.5 \| 0.88 \| 0.8

产品详情

产品中心行星减速箱

BLDC Planetary Gear Motor （Ring Gear Material: Metal and Powder）

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio		3.71	5.18	14	19	27	35	49	59	68	82	95	115
减速级数 Number of gear trains		1	1	2	2	2	2	3	3	3	3	3	3
减速器长度(L) Length(L)	mm	29	29	38.4	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空载转速 No-load speed	r/min	1617	1158	429	316	222	171	122	102	88	73	63	52
额定转速 Rated speed	r/min	1294	927	343	253	178	137	98	81	71	59	51	42
额定转矩 Rated torque	N.m	0.18	0.26	0.62	0.85	1.2	1.6	2	2.4	2.7	3.3	3.8	4.6
最大瞬间允许负载Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	6	10	10	10	10	12	12

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio		3.71	5.18	14	19	27	35	49	59	68	82	95	115
减速级数 Number of gear trains		1	1	2	2	2	2	3	3	3	3	3	3
减速器长度(L) Length(L)	mm	29	29	38.4	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空载转速 No-load speed	r/min	1482	1062	393	289	204	157	112	93	81	67	58	48
额定转速 Rated speed	r/min	1213	869	321	237	167	129	92	76	66	55	47	39
额定转矩 Rated torque	N.m	0.23	0.33	0.79	1.1	1.5	2	2.5	3	3.5	4.2	4.9	5
最大瞬间允许负载Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	6	10	10	10	10	12	12

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio		3.71	5.18	14	19	27	49	59	68	82	95	115
减速级数 Number of gear trains		1	1	2	2	2	3	3	3	3	3	3
减速器长度(L) Length(L)	mm	29	29	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空载转速 No-load speed	r/min	1563	1120	414	305	215	118	98	85	71	61	50
额定转速 Rated speed	r/min	1294	927	343	253	178	98	81	71	59	51	42
额定转矩 Rated torque	N.m	0.27	0.37	0.91	1.2	1.8	2.9	3.5	4	4.8	5	5
最大瞬间允许负载Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	10	10	10	10	12	12

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio		3.71	5.18	14	19	27	49	59	68	82	95	115
减速级数 Number of gear trains		1	1	2	2	2	3	3	3	3	3	3
减速器长度(L) Length(L)	mm	29	29	38.4	38.4	38.4	45.7	45.7	45.7	45.7	45.7	45.7
空载转速 No-load speed	r/min	1563	1120	414	305	215	118	98	85	71	61	50
额定转速 Rated speed	r/min	1294	927	343	253	178	98	81	71	59	51	42
额定转矩 Rated torque	N.m	0.3	0.42	1	1.4	2	3.2	3.9	4.5	5	5	5
最大瞬间允许负载Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	10	10	10	10	12	12

配置FL36CBL50-2460无刷电机(LD=50mm) FL36CBL50-2460 BLDC Motor(LD=50mm)

配置FL36CBL57-2455无刷电机(LD=57mm) FL36CBL57-2455 BLDC Motor(LD=57mm)

配置FL36CBL60-2458无刷电机(LD=60mm) FL36CBL60-2458BLDC Motor(LD=60mm)

配置FL36CBL65-2458无刷电机(LD=65mm) FL36CBL65-2458 BLDC Motor(LD=65mm)
