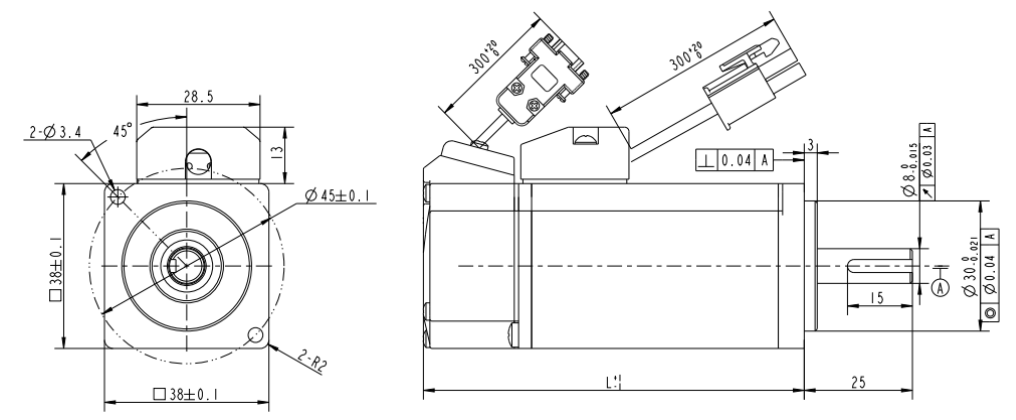

FL38BLG
产品中心 高性能防水无刷电机
- 人工报价
| Pin No | 引出线型号Type | 引出线颜色Color | 功能Functions |
|---|---|
| 5 | UL1332 AWG26 | 绿色 ( Green ) | 霍尔电源正 ( Vcc ) |
| 1 | Cable 4*0.5(0.75)mm2+2*0.35mm2 | 黄色 ( Yellow ) | U相 ( Phase U ) |
| 2 | 红色 ( Red) | V相 ( Phase V ) |
| 3 | 黑色 ( Black ) | W相 ( Phase W ) |
| 4 | 蓝色 ( Blue ) | 霍尔电源负 ( GND ) |
| 类型 (Model) | 单位Unit) | FL38SV05 | FL38SV10 |
| 额定功率(Rate d power) PN | W | 50 | 100 |
| 额定电压(Rate d voltage) UN | VAC/VDC | 220 | 48 | 220 | 48 |
| 额定转速(Rated speed) XN | rpm | 3000 | 3000 | 3000 | 3000 |
| 额定转矩(Rate dtorque) TN | N.m | 0.16 | 0.16 | 0.32 | 0.32 |
| 额定电流(Rate d current) IN | Arms | 0.2 | 1.3 | 0.4 | 2.5 |
| 峰值转矩(Peak tor que) TM | N.m | 0.48 | 0.48 | 0.96 | 0.96 |
| 峰值电流(Peak current) IM | Arms | 0.6 | 3.9 | 1.2 | 7.5 |
| 电阻(Line to line resistance) RL | ohm | 248 | 5.8 | 118 | 2.8 |
| 电感(Line to line inductance) Zz | mH | 160 | 3.8 | 88 | 2.1 |
| 反电势系数(Back EMF constant) Ke | V/krpm | 54.5 | 8.5 | 54.5 | 8.5 |
| 转矩系数(Torque constant) K, | N.m/A | 0.80 | 0.123 | 0.8 | 0.128 |
| 转动惯量(Rotor inertia) Jm0 | kg.cm 2 | 0.024 | 0.024 | 0.04 | 0.04 |
| 转动惯量带制动器(Rotor inertia with brake) Jm1 | kg.cm | 0.034 | 0.034 | 0.05 | 0.05 |
| 极数(Number of poles) | 10 | 10 | 10 | 10 |
| 机身长度(Motor length) L1 | mm | 72 | 88 |
| 机身长度带制动器(Motor length with brake) L2 | mm | 106 | 122 |
| 重量(Weight) | kg | 0.4 | 0.5 |
| 重量带制动器(Weight with brake) | kg | 0.65 | 0.75 |
产品详情
产品中心 高性能防水无刷电机
该款电机可以根据客户需求定制。
