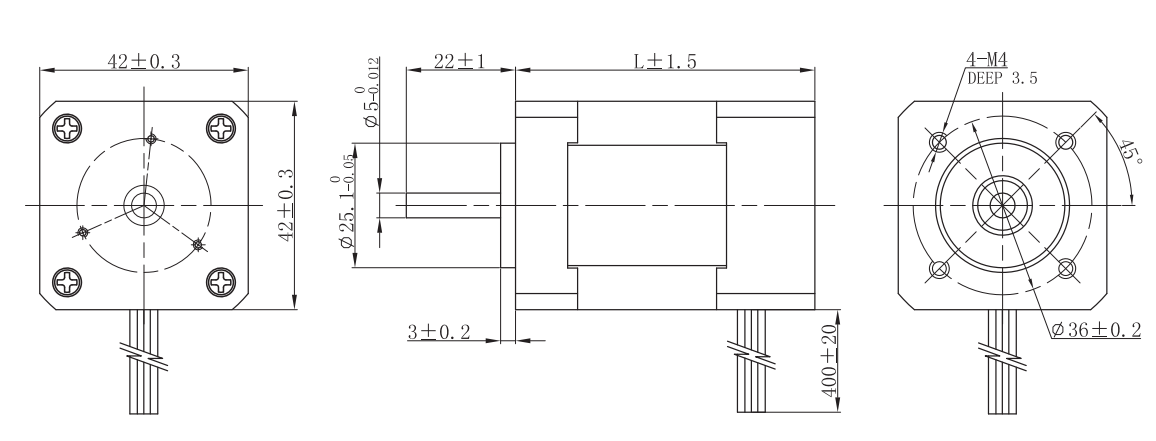

FL42BLS
产品中心 常规无刷电机
- 人工报价
| 绕组连接方式 ( Winding Type ) | 三角形 ( Delta connection) |
|---|---|
| 霍尔分布角度 ( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴向间隙 ( Axial Play ) | 0.08mm@450g |
| 最大径向负载 ( Max radial force ) | 28N 距法兰20mm ( 20mm From the flange) |
| 最大轴向负载 ( Max axial force ) | 10N |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 极数 ( Number of poles ) | 8 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 24 |
| 额定转矩 ( Rated torque) | mN.m | 62.5 | 125 | 185 | 250 |
| 连续运行转矩 ( Continuous stall torque) | mN.m | 75 | 150 | 220 | 300 |
| 额定速度 ( Rated speed ) | RPM | 4000 | 4000 | 4000 | 4000 |
| 额定功率 ( Rated power ) | W | 26 | 52.5 | 77.5 | 105 |
| 峰值转矩 ( Peak torque ) | mN.m | 190 | 380 | 560 | 750 |
| 峰值电流 ( Peak current ) | A | 5.75 | 10.4 | 15.1 | 21.2 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 1.5 | 0.8 | 0.43 | 0.3 |
| 线电感 ( Line to line inductance ) | mH | 2.1 | 1.2 | 0.71 | 0.5 |
| 转矩常数 ( Torque constant ) | Nm/A | 0.033 | 0.0366 | 0.037 | 0.0354 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.45 | 2.71 | 2.74 | 2.62 |
| 转动惯量 ( Rotor inertia ) | g.cm2 | 24 | 48 | 72 | 96 |
| 机身长度 ( Motor length ) L | mm | 40.3 | 60.3 | 80.3 | 100.3 |
| 重量 ( Weight ) | Kg | 0.30 | 0.45 | 0.65 | 0.80 |
| FL42BLS01 | 272.8 KB |
| FL42BLS02 | 274.09 KB |
| FL42BLS03 | 273.5 KB |
| FL42BLS04 | 274.09 KB |
产品详情
产品中心 常规无刷电机
接线说明(Electric Connection)
| 引出线型号Type | 引出线颜色Color | 功能Functions |
| UL1430 AWG26 | 红色 ( Red ) | 霍尔电源正 ( Vcc ) |
| 蓝色 ( Blue ) | 霍尔 U ( Hu ) | |
| 绿色 ( Green ) | 霍尔 V ( Hv ) | |
| 白色 ( White ) | 霍尔 W ( Hw ) | |
| 黑色 ( Black ) | 霍尔电源负 ( GND ) | |
| UL1430 AWG20 | 黄色 ( Yellow ) | U相 ( Phase U ) |
| 红色 ( Red ) | V相 ( Phase V ) | |
| 黑色 ( Black) | W相 ( Phase W ) |
该款电机可以根据客户需求定制。
