FL42RBL
产品中心 常规无刷电机
- 人工报价
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
|---|---|
| 霍尔分布角度 ( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴向间隙 ( Axial Play ) | 0.08mm@450g |
| 最大径向负载 ( Max radial force ) | 10N 距法兰10mm ( 10mm From the flange) |
| 最大轴向负载 ( Max axial force ) | 2N |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 极数 ( Number of poles ) | 8 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 24 |
| 额定转矩 ( Rated torque) | mN.m | 20 | 56 | 150 | 115 |
| 连续运行转矩 ( Continuous stall torque) | mN.m | 24 | 68 | 180 | 138 |
| 额定速度 ( Rated speed ) | RPM | 4000 | 4200 | 4000 | 6300 |
| 额定功率 ( Rated power ) | W | 8.4 | 25 | 62 | 76 |
| 峰值转矩 ( Peak torque ) | mN.m | 60 | 170 | 450 | 350 |
| 峰值电流 ( Peak current ) | A | 1.5 | 4.2 | 11.2 | 11.5 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 5.9 | 1.6 | 0.71 | 0.325 |
| 线电感 ( Line to line inductance ) | mH | 5.1 | 1.94 | 0.86 | 0.36 |
| 转矩常数 ( Torque constant ) | mN.m/A | 39.8 | 41.04 | 40.5 | 30.6 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.95 | 3.04 | 3.0 | 2.27 |
| 转动惯量 ( Rotor inertia ) | g.cm2 | 15.6 | 33 | 84 | 94 |

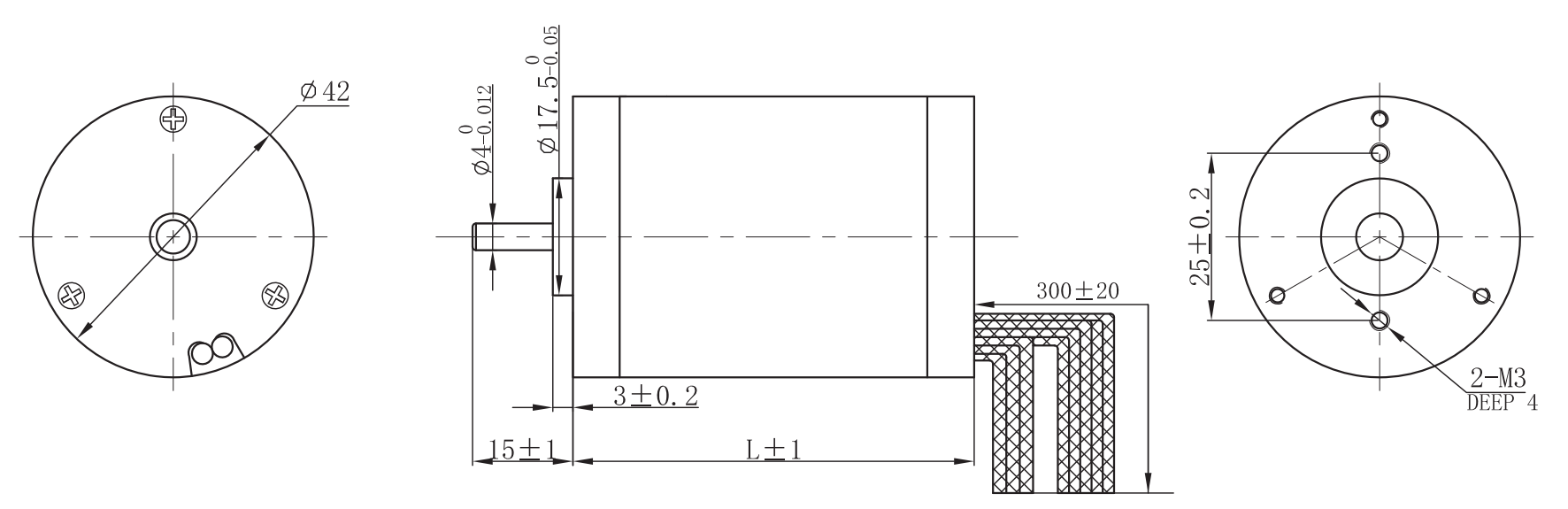

| 机身长度 ( Motor length ) L | mm | 30 | 60 | 85 | 93 |
| 重量 ( Weight ) | Kg | 0.25 | 0.4 | 0.7 | 0.8 |
| FL42RBL60-24V-4030A-P | 213.77 KB |
| FL42RBL30-24V-4009A-P | 230.88 KB |
| FL42RBL85-24V-4060A-P | 234.5 KB |
| FL42RBL93-24V-6375A-P | 212.96 KB |
产品详情
产品中心 常规无刷电机
接线说明(Electric Connection)
| 引出线型号Type | 引出线颜色Color | 功能Functions |
| UL1007 AWG26 | 蓝色 ( Blue ) | 霍尔电源正 ( Vcc ) |
| 黄色 (Yellow ) | 霍尔 U ( Hu ) | |
| 棕色 ( Brown ) | 霍尔 V ( Hv ) | |
| 红色 ( Red) | 霍尔 W ( Hw ) | |
| 绿色 ( Green ) | 霍尔电源负 ( GND ) | |
| UL1007 AWG22 | 红色 ( Red) | U相 ( Phase U ) |
| 棕色 ( Brown ) | V相 ( Phase V ) | |
| 黑色 ( Black) | W相 ( Phase W ) |
该款电机可以根据客户需求定制。
