FL42RBL-42JMG50K

产品中心行星减速箱

型号	范围
FL42RBL/42JMG50K	Φ42行星减速器，允许转矩范围：0.5N.m~5.0N.m 42mm OD Planetary Gearbox, Permissible Load Range: 0.5N.m~5.0N.m
U	V \| W \| Vcc \| Ha \| Hb \| Hc \| GND
红Red	棕Brown \| 黑Black \| 蓝Blue \| 黄Yellow \| 棕Brown \| 红Red \| 绿Green
UL1007 AWG22	UL1007 AWG26
电机型号	极数 \| 相数 \| 额定电压 \| 空载转速 \| 额定转速 \| 额定转矩 \| 额定功率 \| 峰值转矩 \| 峰值电流 \| 电阻 \| 电感
TYPE	Number of poles \| Number of phase \| Rated voltage \| No-load speed \| Rated speed \| Rated torque \| Rated power \| Reak torque \| Peak current \| Line to line resistance \| Line to line inductance
FL42RBL30-2455	8 \| 3 \| 24 \| 5500 \| 4000 \| 20 \| 8.4 \| 60 \| 1.7 \| 5.9 \| 5.1
FL42RBL60-2454	8 \| 3 \| 24 \| 5400 \| 4200 \| 56 \| 25 \| 170 \| 4.4 \| 1.6 \| 1.94

产品详情

产品中心行星减速箱

BLDC Planetary Gear Moto （Ring Gear Material: Metal）

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio	3.8	4.9	15	19	24	56	71	91	116	212	271	346	442	565
减速级数 Number of gear trains	1	1	2	2	2	3	3	3	3	4	4	4	4	4

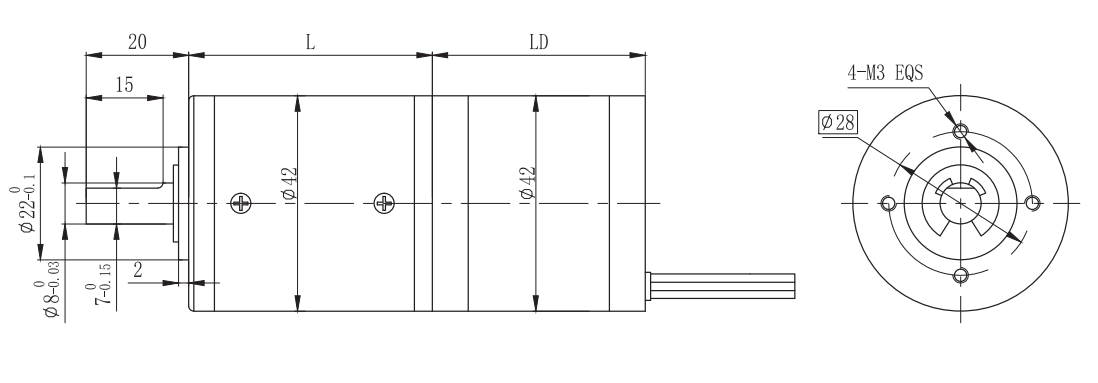

减速器长度(L) Length(L)	mm	35.2	35.2	45.7	45.7	45.7	56	56	56	56	66.3	66.3	66.3	66.3	66.3
空载转速 No-load speed	r/min	1440	1127	367	289	229	98	77	60	47	26	20	16	12	9.7
额定转速 Rated speed	r/min	1047	820	267	211	167	71	56	44	34	19	15	12	9	7.1
额定转矩 Rated torque	N.m	0.07	0.09	0.24	0.31	0.39	0.82	1	1.3	1.7	2.8	3.5	4.5	5	5
最大瞬间允许负载Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	12	12	12	12	15	15	15	15	15

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

减速比 Reduction ratio	3.8	4.9	15	19	24	56	71	91	116	212
减速级数 Number of gear trains	1	1	2	2	2	3	3	3	3	4
减速器长度(L) Length(L)	mm	35.2	35.2	45.7	45.7	45.7	56	56	56	56	66.3
空载转速 No-load speed	r/min	1414	1107	360	264	225	96	76	59	47	25
额定转速 Rated speed	r/min	1099	861	280	221	175	75	59	46	36	20
额定转矩 Rated torque	N.m	0.19	0.25	0.68	0.86	1.1	2.3	2.9	3.7	4.7	5
最大瞬间允许负载Max. permissible load in a short time	N.m	1.5	1.5	6	6	6	12	12	12	12	15

配置FL42RBL30-2455无刷直流电机 (LD=30mm) FL42RBL30-2455 DC Brushless Motor(LD=30mm)

配置FL42RBL60-2454无刷直流电机(LD=60mm) FL42RBL60-2454 DC Brushless Motor(LD=60mm)
