FL57BL(S)
产品中心 常规无刷电机
- 人工报价
| 绕组连接方式 ( Winding Type ) | 三角形 ( Delta connection) |
|---|---|
| 霍尔分布角度 ( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.025mm@460g |
| 轴向间隙 ( Axial Play ) | 0.025mm@4000g |
| 最大径向负载 ( Max radial force ) | 75N 距法兰20mm ( 20mm From the flange) |
| 最大轴向负载 ( Max axial force ) | 15N |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 极数 ( Number of poles ) | 4 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 36 |
| 额定转矩 ( Rated torque) | N.m | 0.11 | 0.22 | 0.33 | 0.44 |
| 连续运行转矩 ( Continuous stall torque) | N.m | 0.132 | 0.264 | 0.396 | 0.528 |
| 额定速度 ( Rated speed ) | RPM | 4000 | 4000 | 4000 | 4000 |
| 额定功率 ( Rated power ) | W | 46 | 99 | 138 | 184 |
| 峰值转矩 ( Peak torque ) | N.m | 0.39 | 0.7 | 1.0 | 1.27 |
| 峰值电流 ( Peak current ) | A | 6.5 | 12 | 16 | 21 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 1.63 | 0.64 | 0.45 | 0.33 |
| 线电感 ( Line to line inductance ) | mH | 4.4 | 2 | 1.5 | 0.95 |
| 转矩常数 ( Torque constant ) | N.m/A | 0.0607 | 0.0601 | 0.0648 | 0.0621 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 4.5 | 4.45 | 4.8 | 4.6 |
| 转动惯量 ( Rotor inertia ) | g.cm2 | 75 | 119 | 173 | 230 |

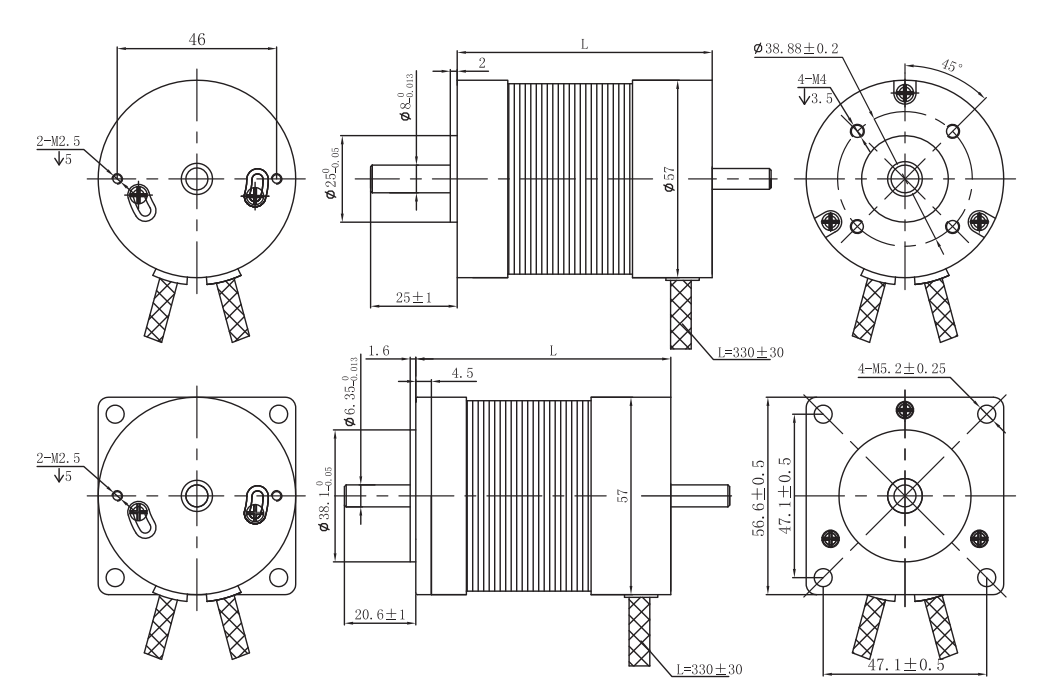

| 机身长度 ( Motor length ) L | mm | 53.6 | 73.6 | 93.6 | 113.6 |
| 重量 ( Weight ) | Kg | 0.44 | 0.72 | 0.95 | 1.2 |
| FL57BLS03 | 62.13 KB |
| FL57BLS01 | 158.25 KB |
| FL57BLS02 | 158.64 KB |
| FL57BLS04(1) | 40.37 KB |
产品详情
产品中心 常规无刷电机
接线说明(Electric Connection)
| 引出线型号Type | 引出线颜色Color | 功能Functions |
| UL1430 AWG20 | 红色 ( Red ) | 霍尔电源正 ( Vcc ) |
| 蓝色 ( Blue ) | 霍尔 U ( Hu ) | |
| 绿色 ( Green ) | 霍尔 V ( Hv ) | |
| 白色 ( White ) | 霍尔 W ( Hw ) | |
| 黑色 ( Black ) | 霍尔电源负 ( GND ) | |
| UL AWG26 | 黄色 ( Yellow ) | U相 ( Phase U ) |
| 红色 ( Red ) | V相 ( Phase V ) | |
| 黑色 ( Black) | W相 ( Phase W ) |
该款电机可以根据客户需求定制。
规格书下载：1690207023672896 1690207023496284 1690207023241081 1708418642503016
