FL60HSV
产品中心 HSV-超薄系列
- 人工报价

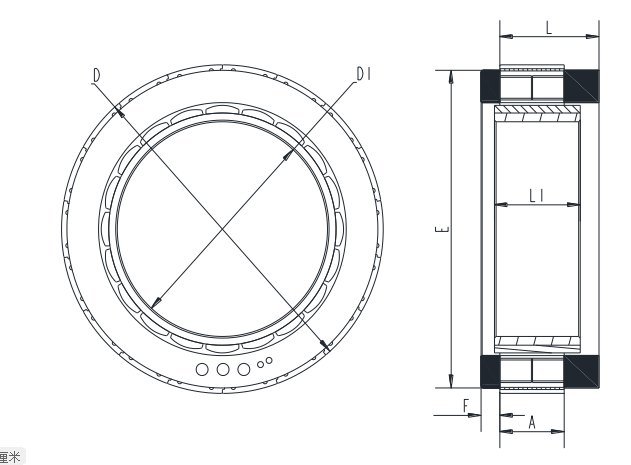

| 项目 (Items) | FL60HSV12 | 公差 (Tolerance) |
|---|---|
| 定子外径 D | 60mm | ±0.03(js9) |
| 定子长度 L | 22.2mm | / |
| 转子内径 D1 | 39.2mm | (+0.039/0)H8 |
| 转子长度 L1 | 16mm | ±0.2 |
| 灌胶面外圆 E | 58mm | / |
| 灌胶面高度 F | 3.7mm | ±0.5 |
| 定子铁芯高度 A | 12mm | / |
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
| 介电强度 ( Dielectric Strength ) | 1000VAC/1S.2mA |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 引出线颜色 Color | 引出线型号 Type | 功能 Functions |
| 黄色 ( Yellow ) | UL1332 AWG16 | U 相 ( Phase U ) |
| 红色 ( Red ) | V 相 ( Phase V ) |
| 黑色 ( Black) | W 相 ( Phase W ) |
| 极数 ( Number of poles ) | 20 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 |
| 额定转矩 ( Rated torque) | N.m | 0.45 |
| 额定电流 (Rated current) | A | 5.0 |
| 额定速度 ( Rated speed ) | RPM | 4000 |
| 额定功率 ( Rated power ) | W | 188 |
| 最大转速 (Maximum speed) | RPM | 5200 |
| 峰值转矩 ( Peak torque ) | N.m | 1.35 |
| 峰值电流 ( Peak current ) | A | 15 |
| 线电阻 ( Line to line resistance ) | ohms@20 ℃ | 0.58 |
| 线电感 ( Line to line inductance ) | mH | 0.47 |
| 转矩常数 ( Torque constant ) | Nm/A | 0.102 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 6.15 |
| 重量 ( Weight ) | g | 160 |
| 电气时间常数 (Electrical time constant) | ms | 0.81 |
产品详情
产品中心 HSV-超薄系列
特性概要 ( General Specifications )
接线说明(Electric Connection)
电性能 (Electrical Specifications)
根据要求，该款电机可以设计和制造成定制的类型。
