FL60SC
产品中心 闭环步进电机
- 人工报价
| 特性(Characteristic） | 参数(Parameter) |
|---|---|
| 编码器类型(Encoder type) | 1、光电编码器 Optical encoder 2、磁编码器 Magnetic encoder 3、旋转变压器Resolver 备注：多种分辨率可选，增量式、绝对值式可选。 Note: Multiple resolutions are available；Incremental and absolute values are available. |
| 径向负载(Max radial force ) | 75N@20mm from the flange | 环境条件 Environmental conditions | 使用环境温度： -20℃~ +40℃； Temperature: -20℃~ +40℃ 使用环境湿度：≤90%RH（无凝露）； Relative humidity: ≤90%RH(No dewing) 安装环境：远离腐蚀、可燃性气体，油滴，灰尘， 海拔≤1000m(1000~4000m，降额使用)； Installation environment: Far away active gas, Combustible gas, oil drop, ash. altitude≤1000m(1000~4000m，Derating use)； 存储环境：-20℃~ +60℃，≤85%RH（无凝露）。 Storage Condition: -20℃~ +60℃，≤85%RH(No dewing). |
| 轴向负载(Max axial force) | 15N |
| 绝缘等级(Insulation Class) | B |
| 防护等级(Protection level) | IP30 |
| 相电流 (Phase current) | A | 6.0 | 5.6 |
| 保持转矩 (Holding torque) | N·m | 3.0 | 3.6 |
| 最高转速 (Speed ) | rpm | 1800 | 1800 |
| 编码器 (Encoder) | 1000cpr光电增量式编码器 1000cpr incremental optical encoder |
| 转动惯量 (Rotor inertia) | g.cm2 | 800 | 860 |

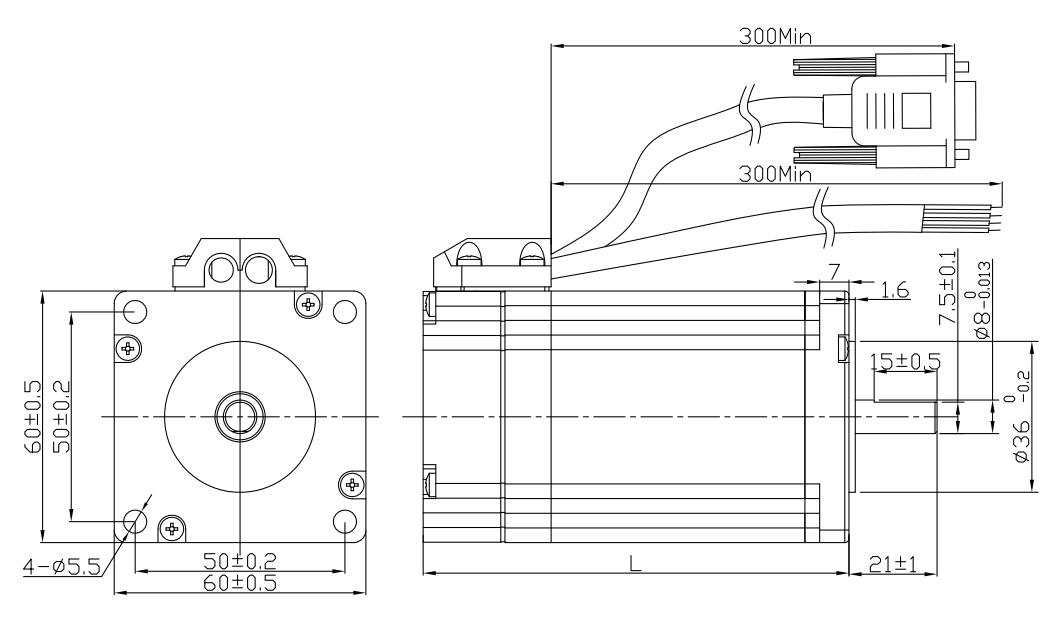

| 机身长度 (Motor Length) L | mm | 103 | 109 |
| 重量 (Weight ) | Kg | 1.4 | 1.6 |
| 序号No. | 引出线颜色Lead Color | 引出线型号Lead Gauge | 功能Function | 说明Description |
| 3 | 红色(Red) | B相(Phase B) |
| 2 | 绿色(Green) | C相(Phase C) |
| 13 | 蓝色(Blue) | EA- | Two-channel differential signal (Three-channel differential signal can be provided). |
| 1 | 黑色(Black) | Cable UL2464 AWG20 | A相(Phase A) |
| 12 | 黑色(Black) | EB- |
| 11 | 黑白色（Black/White) | EB+ |
| 4 | 蓝色(Blue) | D相(Phase D) |

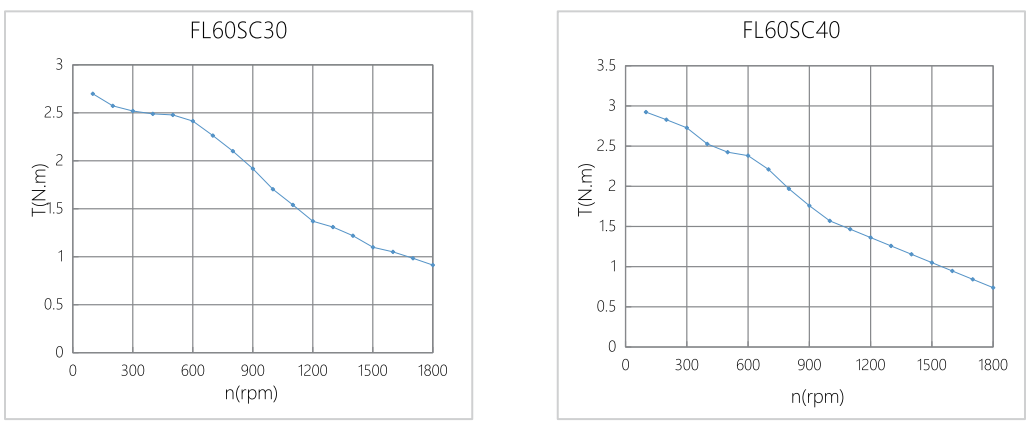

| FL60SC30 | 283.35 KB |
| FL60SC40 | 281.83 KB |
