FL67BLW12
产品中心 外转子无框电机
- 人工报价

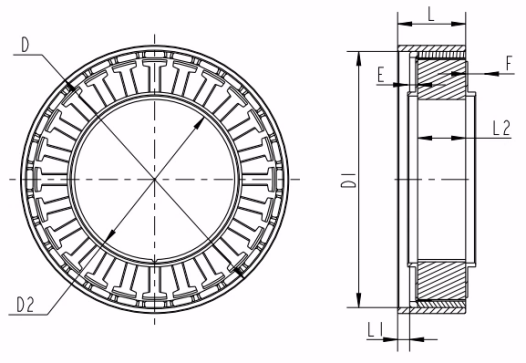

| 项目 (Items) | FL67BLW12 | 公差 (Tolerance) |
|---|---|
| 转子外径 D | 67mm | ±0.15 |
| 导磁环内径 D1 | 64mm | 0/+0.05 |
| 导磁环长度 L | 17mm | ±0.1 |
| 转子粘接尺寸 L1 | 3mm | ±0.3 |
| 定子内径 D2 | 40mm | 0/+0.05 |
| 定子长度 L2 | 12mm | -0.25/+0.15 |
| 非出线端高度 E | 2.5mm | MAX |
| 出线端高度 F | 4.7mm | MAX |
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 引出线颜色 Color | 引出线型号 Type | 功能 Functions |
| 白色 ( White ) | NTC |
| 黄色 ( Yellow ) | 漆包线直出套 PI 管 | U 相 ( Phase U ) |
| 红色 ( Red ) | V 相 ( Phase V ) |
| 黑色 ( Black) | W 相 ( Phase W ) |
| 极数 ( Number of poles ) | 28 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 24 |
| 额定转矩 ( Rated torque) | N.m | 0.68 |
| 额定电流 (Rated current) | A | 5.7 |
| 额定速度 ( Rated speed ) | RPM | 1400 |
| 额定功率 ( Rated power ) | W | 100 |
| 最大转速 (Maximum speed) | RPM | 1800 |
| 峰值转矩 ( Peak torque ) | N.m | 2.3 |
| 峰值电流 ( Peak current ) | A | 19 |
| 线电阻 ( Line to line resistance ) | ohms@20 ℃ | 0.55 |
| 线电感 ( Line to line inductance ) | mH | 0.46 |
| 转矩常数 ( Torque constant ) | N.m/A | 0.156 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 9.45 |
| 机身长度 ( Motor length ) | mm | 17 |
| 重量 ( Weight ) | g | 138 |
| 电气时间常数 (Electrical time constant) | ms | 0.84 |
