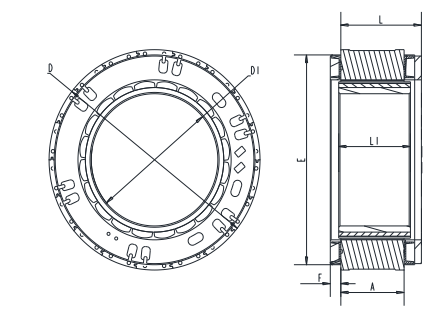

FL70HSV
产品中心 HSV-超薄系列
- 人工报价
| 绕组连接方式( Winding Type ) | 星形 ( Star connection) |
|---|---|
| 霍尔分布角度( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 介电强度( Dielectric Strength ) | 1000VAC/1S |
| 绝缘电阻( Insulation Resistance ) | 100MΩ, 500VDC |
| 使用环境( Operation Ambient ) | -20°C ~ +50°C |
| 绝缘等级(Insulation Class) | Class B |
| 引出线颜色 Color | 引出线型号 Type | 功能 Functions |
| PIN1 | Connector for Hall is optional Type: SM07B-GHS-TB | 热敏 ( NTC2 ) |
| PIN2 | 热敏 ( NTC1 ) |
| PIN3 | 霍尔电源负 ( GND ) |
| PIN4 | 霍尔 A ( Ha ) |
| PIN5 | 霍尔 B ( Hb ) |
| PIN6 | 霍尔 C( Hc ) |
| PIN7 | 霍尔电源正 ( Vcc ) |
| 黄色 ( Yellow ) | UL1332 AWG20 UL1332 AWG18 | U相 ( Phase U ) |
| 红色 ( Red ) | V相 ( Phase V ) |
| 黑色 ( Black) | W相 ( Phase W ) |
| 极数 ( Number of poles ) | 20 | 20 |
| 相数 ( Number of phases ) | 3 | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 | 48 |
| 额定转矩 ( Rated torque) | N.m | 0.55 | 1.0 |
| 额定电流 (Rated current) | A | 5.1 | 9.2 |
| 额定速度 ( Rated speed ) | RPM | 3650 | 3500 |
| 额定功率 ( Rated power ) | W | 210 | 366 |
| 最大转速 (Maximum speed) | RPM | 4750 | 4500 |
| 峰值转矩 ( Peak torque ) | N.m | 1.65 | 3.0 |
| 峰值电流 ( Peak current ) | A | 15.5 | 28 |
| 线电阻 ( Line to line resistance ) | ohms@20 ℃ | 0.38 | 0.19 |
| 线电感 ( Line to line inductance ) | mH | 0.33 | 0.18 |
| 转矩常数 ( Torque constant ) | Nm/A | 0.118 | 0.12 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 7.14 | 7.4 |
| 重量 ( Weight ) | g | 210 | 315 |
| 电气时间常数 (Electrical time constant) | ms | 0.87 | 0.95 |
产品详情
产品中心 HSV-超薄系列
该款电机可以根据客户需求定制。
