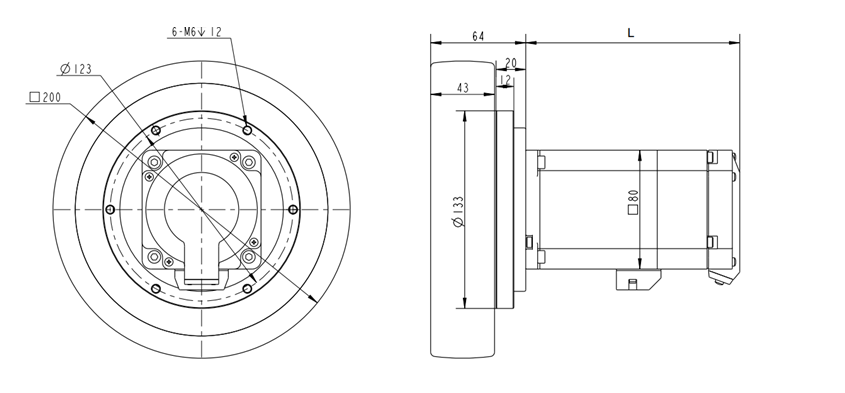

FL80SV（轮边电机）
产品中心 轮边电机
- 人工报价
| 编码器类型 (Encoder type) | 1 、磁编码器 Magnetic encoder 备注：多种分辨率可选，增量式、绝对值式可选。 Note: Multiple resolutions are available ； Incremental and absolute values are available. |
|---|---|
| 径向负载 ( Max radial force ) | 4500N | 环境条件 Environmental conditions | 使用环境温度： -20 ℃ ~ +50 ℃； Temperature: -20 ℃ ~ +50 ℃ 使用环境湿度：≤ 90%RH （无凝露）； Relative humidity : ≤ 90%RH(No dewing) 安装环境：远离腐蚀、可燃性气体，油滴，灰尘， 海拔≤ 1000m(1000~4000m ，降额使用 ) ； Installation environment: Far away active gas, Combustible gas, oil drop, ash. altitude ≤ 1000m(1000~4000m ， Derating use) ； 存储环境： -20 ℃ ~ +85 ℃，≤ 85%RH （无凝露）。 Storage Condition: -20 ℃ ~ +85 ℃，≤ 85%RH(No dewing). |
| 轴向负载 ( Max axial force ) | 600N |
| 绝缘等级 (Insulation Class) | Class F |
| 防护等级 (Protection level) | IP54 |
| 类型 (Model ） | 单位 (Unit) | FL80SV75 | FL80SV75 |
| 减速比（ Reduction Ratio ） | 20:1 | 28:1 |
| 额定功率 (Rated power) P n | W | 750 | 750 |
| 额定电压 (Rated voltage) U | V | 48VDC | 48VDC |
| 额定转速 (Rated speed) n n | RPM | 150 | 100 |
| 额定转矩 (Rated torque) T n | N · m | 44.9 | 70 |
| 额定电流 (Rated current) I n | A | 20 | 21 |
| 最大转速 (Maximum speed) n max | RPM | 225 | 110.5 |
| 最大转矩 (Maximum torque) T m | N · m | 134.7 | 210 |
| 最大电流 (Maximum current) I m | A | 60 | 63 |
| 电阻 (Line to line resistance) R L | Ω | 0.07 | 0.081 |
| 电感 (Line to line inductance) L L | mH | 0.23 | 0.27 |
| 反电势系数 (Back EMF) Ke | V/Krpm | 7.5 | 8 |
| 转矩系数 (Torque constant) Kt | Nm/A | 0.125 | 0.133 |
| 电气时间常数 (Electrical time constant) τ e | ms | 3.1 | 3.1 |
| 机械时间常数（ Mechanical time constant) τ m | ms | 1.65 | 1.65 |
| 转动惯量 (Rotor inertia) J m0 | kg.cm 2 | 1.56 | 1.56 |
| 极数 (Number of poles) | 10 | 10 |
| 编码器 (Encoder) | 2500ppr 磁编码器（增量式） 2500p/rev Magnetic encoder |
| 机身长度 (Motor length) L | mm | 107 | 107 |
| 机身长度带制动器 (Motor length with brake) L | mm | 144 | 144 |
| 重量 (Weight) | Kg | 6.1 | 6.1 |
| 重量带制动器 (Weight with brake) | Kg | 5.5 | 5.5 |
| FL80SV75-48V-28EC2-HBT28 | 180.95 KB |
| FL80SV75-48V-30EC2-HBT20-1 | 184.82 KB |
产品详情
产品中心 轮边电机
一般技术特性 (General Technical Information)
电机减速后技术性能 (Motor Technical Specification)
根据要求，该款电机可以设计和制造成定制的类型。
*This motor can be designed & manufactured with customized request.
