FL85HSV
产品中心 HSV-超薄系列
- 人工报价

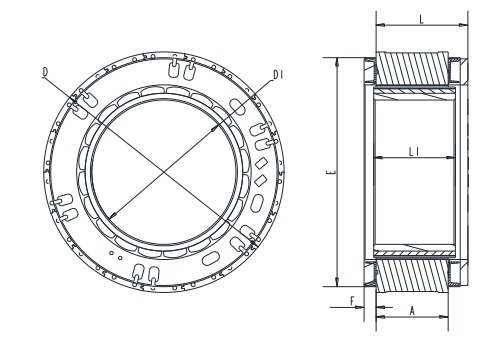

| 项目 (Items) | FL85HSV23 | FL85HSV13 | 公差 (Tolerance) |
|---|---|
| 定子外径 D | 85mm | 85mm | ±0.043(js9) |
| 定子长度 L | 36mm | 27.5mm | ±1 |
| 转子内径 D1 | 52mm | 52mm | +0.046/0(H8) |
| 转子长度 L1 | 34mm | 22.5mm | ±0.25 |
| 灌胶面外圆 E | 81mm | 81mm | ±0.2 |
| 灌胶面高度 F | 4.2mm | 4.2mm | ±0.3 |
| 定子铁芯高度 A | 23mm | 13mm | 0/-0.5 |
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔分布角度 ( Hall Effect Angle ) | 120 度电角度 ( Electrical Angle of 120 degree) |
| 介电强度 ( Dielectric Strength ) | 1000VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 引出线颜色 Color | 引出线型号 Type | 功能 Functions |
| PIN1 | Connector for Hall is optional Type: SM07B-GHS-TB | 热敏 NTC2 |
| PIN2 | 热敏 NTC2 |
| PIN3 | 霍尔电源负 ( GND ) |
| PIN4 | 霍尔 U ( Hu ) |
| PIN5 | 霍尔 U ( Hv ) |
| PIN6 | 霍尔 W ( Hw ) |
| PIN7 | 霍尔电源正 ( Vcc ) |
| 黄色 ( Yellow ) | UL1332 AWG22 | U 相 ( Phase U ) |
| 红色 ( Red ) | V 相 ( Phase V ) |
| 黑色 ( Black) | W 相 ( Phase W ) |
| 极数 ( Number of poles ) | 20 | 20 |
| 相数 ( Number of phases ) | 3 | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 | 48 |
| 额定转矩 ( Rated torque) | N.m | 1.2 | 2.0 |
| 额定电流 (Rated current) | A | 8.6 | 15 |
| 额定速度 ( Rated speed ) | RPM | 2950 | 3500 |
| 额定功率 ( Rated power ) | W | 370 | 732 |
| 最大转速 (Maximum speed) | RPM | 3700 | 4000 |
| 峰值转矩 ( Peak torque ) | N.m | 3.6 | 6.0 |
| 峰值电流 ( Peak current ) | A | 25.8 | 45 |
| 线电阻 ( Line to line resistance ) | ohms@20 ℃ | 0.23 | 0.09 |
| 线电感 ( Line to line inductance ) | mH | 0.28 | 0.12 |
| 转矩常数 ( Torque constant ) | Nm/A | 0.15 | 0.14 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 9 | 8.3 |
| 重量 ( Weight ) | g | 386 | 597 |
| 电气时间常数 (Electrical time constant) | ms | 1.22 | 1.33 |
产品详情
产品中心 HSV-超薄系列
特性概要 ( General Specifications )
接线说明(Electric Connection)
电性能 (Electrical Specifications)
根据要求，该款电机可以设计和制造成定制的类型。
