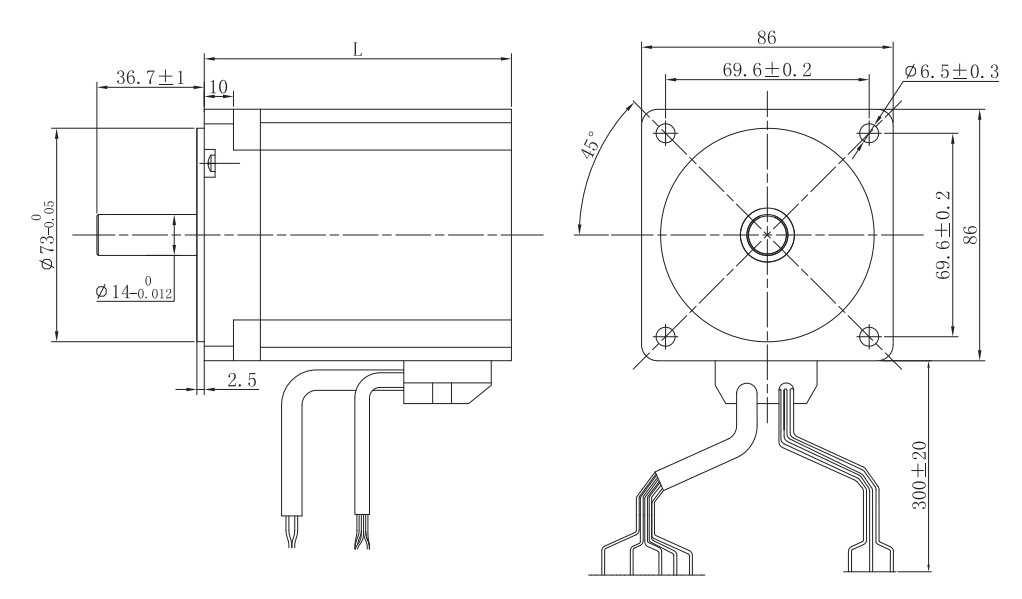

FL86BLC
产品中心 常规无刷电机
- 人工报价
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
|---|---|
| 霍尔分布角度 ( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴向间隙 ( Axial Play ) | 0.08mm@450g |
| 最大径向负载 ( Max radial force ) | 220N距法兰20mm ( 20mm From the flange) |
| 最大轴向负载 ( Max axial force ) | 45N |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 极数 ( Number of poles ) | 8 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 |
| 额定转矩 ( Rated torque) | N.m | 0.4 | 0.8 | 1.6 | 2.22 |
| 连续运行转矩 ( Continuous stall torque) | N.m | 0.48 | 0.96 | 1.92 | 2.66 |
| 额定速度 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 额定功率 ( Rated power ) | W | 130 | 250 | 500 | 700 |
| 峰值转矩 ( Peak torque ) | N.m | 1.2 | 2.4 | 4.8 | 6.66 |
| 峰值电流 ( Peak current ) | A | 10 | 17 | 36 | 51 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 1 | 0.34 | 0.14 | 0.1 |
| 线电感 ( Line to line inductance ) | mH | 1.4 | 0.6 | 0.36 | 0.24 |
| 转矩常数 ( Torque constant ) | N.m/A | 0.122 | 0.149 | 0.135 | 0.131 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 9 | 11 | 10 | 9.7 |
| 转动惯量 ( Rotor inertia ) | g.cm2 | 400 | 800 | 1600 | 2400 |
| 机身长度 ( Motor length ) L | mm | 64 | 77 | 105 | 125 |
| 重量 ( Weight ) | Kg | 1.5 | 1.85 | 2.7 | 4 |
| FL86BLC64 | 260.11 KB |
| FL86BLC77 | 263.67 KB |
| FL86BLC105 | 264.11 KB |
| FL86BLC125 | 262.71 KB |
产品详情
产品中心 常规无刷电机
接线说明(Electric Connection)
| 引出线型号Type | 引出线颜色Color | 功能Functions |
| UL1430 AWG24 | 红色 ( Red ) | 霍尔电源正 ( Vcc ) |
| 蓝色 ( Blue ) | 霍尔 U ( Hu ) | |
| 绿色 ( Green ) | 霍尔 V ( Hv ) | |
| 白色 ( White ) | 霍尔 W ( Hw ) | |
| 黑色 ( Black ) | 霍尔电源负 ( GND ) | |
| UL1332 AWG16 | 黄色 ( Yellow ) | U相 ( Phase U ) |
| 红色 ( Red ) | V相 ( Phase V ) | |
| 黑色 ( Black) | W相 ( Phase W ) |
该款电机可以根据客户需求定制。
