FL86BLS
产品中心 常规无刷电机
- 人工报价
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
|---|---|
| 霍尔分布角度 ( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴向间隙 ( Axial Play ) | 0.08mm@450g |
| 最大径向负载 ( Max radial force ) | 220N 距法兰20mm ( 20mm From the flange) |
| 最大轴向负载 ( Max axial force ) | 60N |
| 介电强度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘等级 (Insulation Class) | Class B |
| 极数 ( Number of poles ) | 8 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 |
| 额定转矩 ( Rated torque) | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 连续运行转矩 ( Continuous stall torque) | N.m | 0.42 | 0.84 | 1.26 | 1.68 | 2.52 |
| 额定速度 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 | 3000 |
| 额定功率 ( Rated power ) | W | 110 | 220 | 330 | 440 | 660 |
| 峰值转矩 ( Peak torque ) | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| 峰值电流 ( Peak current ) | A | 9.5 | 17.5 | 25 | 33.5 | 50 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 0.9 | 0.34 | 0.2 | 0.16 | 0.1 |
| 线电感 ( Line to line inductance ) | mH | 2.6 | 1 | 0.66 | 0.5 | 0.31 |
| 转矩常数 ( Torque constant ) | N.m/A | 0.116 | 0.122 | 0.127 | 0.127 | 0.128 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 8.6 | 9 | 9.4 | 9.4 | 9.5 |
| 转动惯量 ( Rotor inertia ) | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |

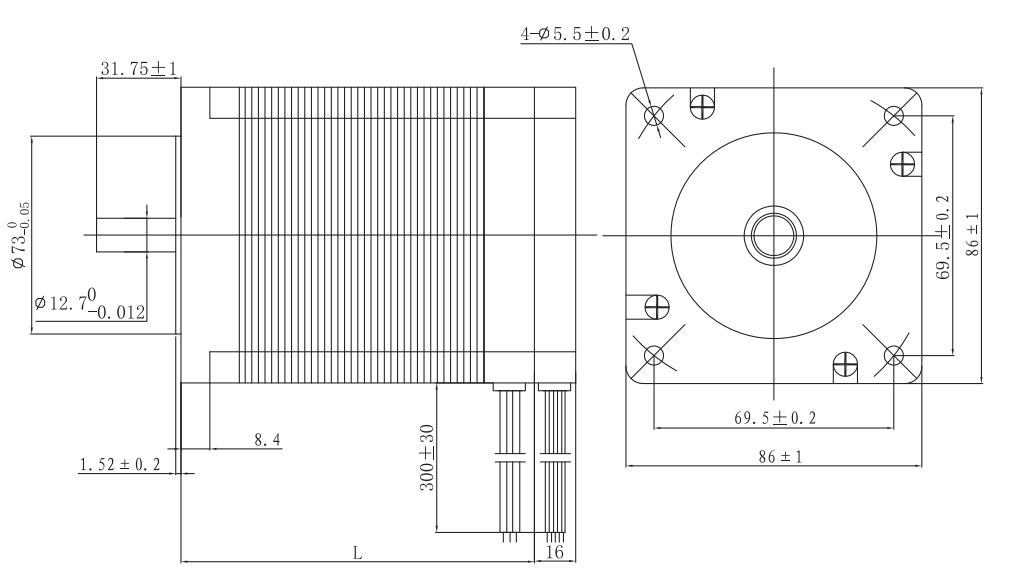

| 机身长度 ( Motor length ) L | mm | 56 | 70 | 84 | 96 | 123 |
| 重量 ( Weight ) | Kg | 1.6 | 2.12 | 2.64 | 3.15 | 4.2 |
| FL86BLS58 | 149.42 KB |
| FL86BLS84 | 149.67 KB |
| FL86BLS71 | 148.18 KB |
| FL86BLS98 | 149.52 KB |
| FL86BLS125 | 149.53 KB |
产品详情
产品中心 常规无刷电机
接线说明(Electric Connection)
| 引出线型号Type | 引出线颜色Color | 功能Functions |
| UL1332 AWG22 | 红色 ( Red ) | 霍尔电源正 ( Vcc ) |
| 蓝色 ( Blue ) | 霍尔 U ( Hu ) | |
| 绿色 ( Green ) | 霍尔 V ( Hv ) | |
| 白色 ( White ) | 霍尔 W ( Hw ) | |
| 黑色 ( Black ) | 霍尔电源负 ( GND ) | |
| UL1332 AWG18 | 黄色 ( Yellow ) | U相 ( Phase U ) |
| 红色 ( Red ) | V相 ( Phase V ) | |
| 黑色 ( Black) | W相 ( Phase W ) |
该款电机可以根据客户需求定制。
规格书下载：1690207106258259 1690207106666474 1690207107144166 1690207107344476 1690207107264102
