iBLD60W-T

产品中心一体式外转子无刷电机

引脚号	信号 \| 功能 \| 说明
1	GND \| 传感器电源地 \| 传感器电源地 , 与主电源共地
2	+5V \| 传感器 +5V 电源 \| 传感器 +5V 电源，输出电流 <=30mA
3	BK \| 刹车信号 \| 悬空或接高电平无效 (1.7V~24V) 接低电平刹车有效 (0V~0.8V)
4	F/R \| 方向信号 \| CW\CCW 高低电平极性可软件配置高电平（ 1.7V~24V ）低电平 (0V~0.8V)
5	SV/PWM \| 调速信号 \| 模拟量调速： 0.5V~4.5V ， PWM 调速：负占空比有效 0~5% 全速 5~95% 线性调速 95~100% 停止
6	PG \| 转速信号 \| TTL-5V 电平， 1 脉冲 /1 对极 / 转
7	GND \| 电源负极 \| 电源输入负端
8	VDD \| 电源正极 \| 电源输入正端，输入电压 9V~30Vdc
iBLD60W-T外转子系列驱动器使用说明书 - 无感方波	588.48 KB
2D	784.34 KB
调试软件	196 B
3D	1000.7 KB

产品详情

产品中心一体式外转子无刷电机

1、采用32位电机控制专用芯片

2、输入电压9VDC～30VDC，宽电压输入

3、支持多种调速模式（PWM\模拟量）

4、具备启停、正反转、刹车等控制功能

5、高精度的速度、电流双闭环控制

6、无hall传感器，电感法（高频脉冲注入）

7、具有过压、欠压、过流、过温、堵转等保护功能

8、超高性价比，经济高效

广泛应用于各种中小型自动化设备和仪器，例如：电子加工设备、3C非标自动化设备、锁螺丝机、剥线机、绕线机、端子机、激光机、打标机、喷绘机、中小型雕刻机、自动抓取设备、专用数控机床、包装设备和机器人等。

它采用32位专用电机控制芯片，集成度高、体积小、拥有完善的保护措施。该电机采用新型的PWM控制技术，使无刷电机运行具有转度高、振动小、噪声低、平稳性好等优点。

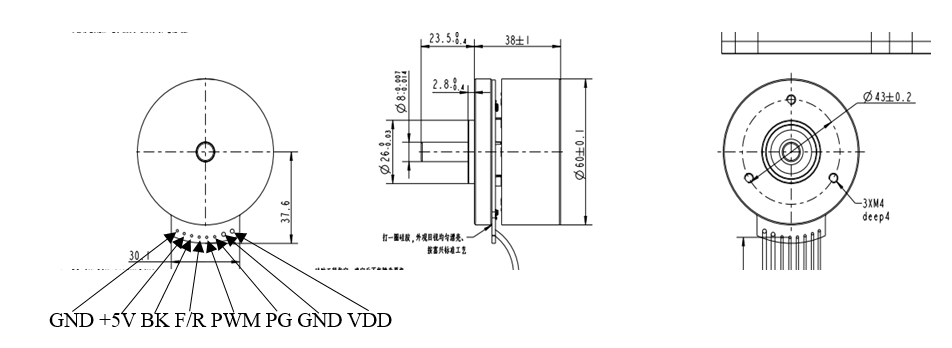

控制端口（JST B08B-PASK 8引脚）：

规格书下载：1729904450574652
