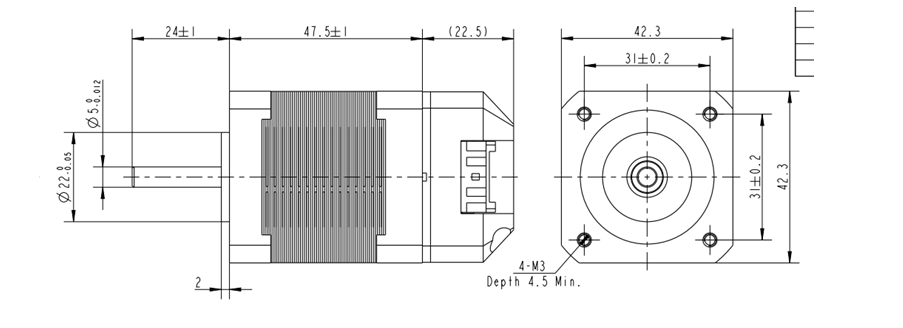

iST42-FD
产品中心 一体式步进电机
- 人工报价
| 电流 (RMS) | SW4 | SW5 |
|---|---|
| 0.5A | ON | ON |
| 1.0A | OFF | ON |
| 1.5A | ON | OFF |
| 2.0A | OFF | OFF |
| Pulse/rev | SW1 | SW2 | SW3 |
| 400 | ON | ON | ON |
| 800 | OFF | ON | ON |
| 1600 | ON | OFF | ON |
| 3200 | OFF | OFF | ON |
| 6400 | ON | ON | OFF |
| 12800 | OFF | ON | OFF |
| 25600 | ON | OFF | OFF |
| 51200 | OFF | OFF | OFF |
| 引脚号 | 信号 | 功能说明 |
| 1 | VDD | 电源输入正端 ，输入电压为 12~48Vdc |
| 2 | GND | 电源输入负端 |
| 3 | SS | 停止 | 信号截止 \ 悬空：电机正常操作 信号接通：电机停止 |
| 4 | AR | 报警清除 | 信号接通：停机清除故障信号 |
| 5 | XCOM | 输入信号公共端 | 支持共阳极、共阴极接线 |
| 6 | ALM | 报警输出 | 开漏输出 | 高电平：正常 |
| 7 | STA | 电机运行状态 | 开漏输出 | 高电平：停止 |
| 8 | YCOM | 输出信号公共端 | 输出信号的 GND |
| 调试软件 | 196 B |
| 3D | 5.4 MB |
| 2D | 219.75 KB |
| iST42-FD一体式开环步进电机使用说明书 | 756.16 KB |
产品详情
产品中心 一体式步进电机
1、采用32位电机控制专用芯片
2、开环矢量控制技术
3、低速超静音，电流平滑，满足各类场景的应用
4、电压等级12VDC～48VDC，支持宽电压输入
5、脉冲信号电平支持TTL 3.3V\5V，支持共阴极、共阳极接法
6、控制指令最大脉冲频率250KHz
7、具有过压、欠压、过流、过温等保护功能
8、内置平滑微细分技术
9、电机静止时电流自动衰减，减小发热量
10、超高性价比，经济高效
广泛应用于各种中小型自动化设备和仪器，例如：电子加工设备、3C非标自动化设备、锁螺丝机、剥线机、绕线机、端子机、激光机、打标机、喷绘机、中小型雕刻机、自动抓取设备、专用数控机床、包装设备和机器人等。
采用32位ARM数字处理技术，内置微细分和中频振动抑制技术，有效提升电机运行平稳性、减小发热等。细分和电流可通过拨码设置，接口定义简单，致力于为客户提供高性价比的一体机控制解决方案。
采用6位拨码开关设定最小电流和细分数，详细描述如下：
SW4、SW5设置驱动器最小电流
细分拨码SW1、SW2、SW3：如下图拨码细分表，客户可通过拨码设置所需的细分。
控制端口（JST B08B-PASK 8引脚）
电源端口 （DB125-3.5-2P 2位引脚）
规格书下载：1729905210420523
