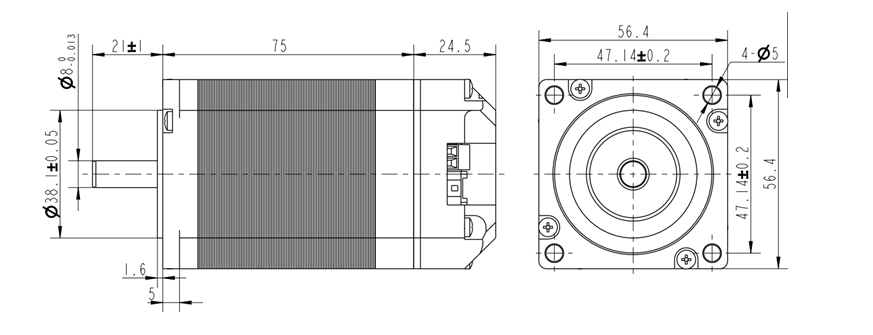

iST57-CL

产品中心 一体式步进电机

1、采用32位电机控制专用芯片

2、闭环矢量控制技术

3、低速超静音，电流平滑，满足各类场景的应用

4、电压等级12VDC～48VDC，支持宽电压输入

5、脉冲信号电平支持TTL 3.3V\5V，支持共阴极、共阳极接法

6、控制指令最大脉冲频率250KHz

7、具有过压、欠压、过流、过温等保护功能

8、内置平滑微细分技术

9、电机静止时电流自动衰减，减小发热量

10、超高性价比，经济高效

广泛应用于各种中小型自动化设备和仪器，例如：电子加工设备、3C非标自动化设备、锁螺丝机、剥线机、绕线机、端子机、激光机、打标机、喷绘机、中小型雕刻机、自动抓取设备、专用数控机床、包装设备和机器人等。

采用32位ARM数字处理技术，内置微细分和中频振动抑制技术，有效提升电机运行平稳性、减小发热等。细分和电流可通过拨码设置，接口定义简单，致力于为客户提供高性价比的一体机控制解决方案。

iST57采用6位拨码开关设定最小电流和细分数。详细描述如下：

SW4、SW5设置驱动器最小电流

细分拨码SW1、SW2、SW3：如下图拨码细分表，客户可通过拨码设置所需的细分。

控制端口（JST B08B-PASK 8引脚）

注意：远离拨码开关的引脚为1脚，接近开关的引脚为8脚

电源端口 （DB125-3.5-2P 2位引脚）

规格书下载：1729905184748499
