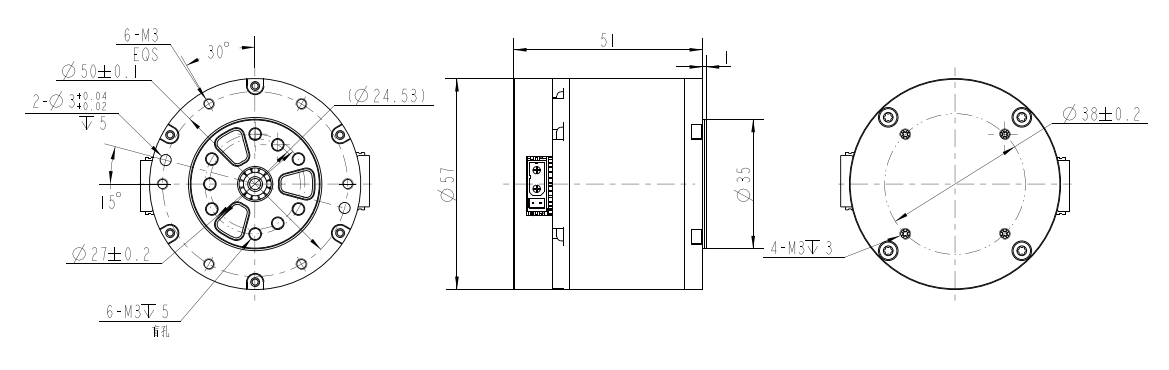

iSVD57C-24V-40-A14-001
产品中心 行星关节模组
- 人工报价
| 项目 | 数据 |
|---|---|
| 额定工作电压 | 48VDC |
| 允许最大电压 | 60VDC |
| 额定工作相电流 | 4.7Apk |
| 最大允许相电流 | 15.5Apk |
| 待机功率 | ≤18mA |
| CAN总线比特率 | 1Mbps |
| 尺寸 | Φ57mm |
| 工作环境温度 | –20℃⾄50℃ |
| 控制板允许最⼤温度 | 105℃ |
| 编码器分辨率 | 14bit（单圈绝对值） |
| 板端型号 | 品牌⼚家 | 线端型号 | 品牌⼚家 |
| XT30PB(2+2)–M.G.B | AMASS（艾迈斯） | XT30(2+2)–F.G.B | AMASS（艾迈斯） |
| 序号 | 项目 | 规格 | 数量 |
| 1 | MCU芯⽚ | GD32F303RET6 | 1 PCS |
| 2 | 驱动芯⽚ | DRV8353–SRTAR | 1 PCS |
| 3 | 磁编码器芯⽚ | AS5047P | 2 PCS |
| 4 | 热敏电阻 | LTS00 – 104J395T19E010/ NCP18XH103F03RB | 2 PCS |
| 5 | 功率MOS | JMGG031V06A | 6 PCS |
| iSVD57C-48V-40-A14-001 | 232.08 KB |
| iSVD57C-48V-40-A14-001(3D) | 154.8 KB |
| iSVD57C-24V-40-A14-001使用说明书 | 1.99 MB |
产品详情
产品中心 行星关节模组
1. 额定电压： 48 VDC
2. 使用电压范围： 24V—60 VDC
3. 额定负载（CW）：5 N.m
4. 运转⽅向： CW/CCW 从出轴⽅向看
5. 使用姿势：出轴⽅向为⽔平或者垂直
6. 标准使用温度：25±5℃
7. 使用温度范围：-20~50℃
8. 标准使用湿度：65%
9. 使用湿度范围：5~85%,无凝露
10. 保存温度范围：-30~70℃
11. 绝缘等级：Class B
1. 空载转速：315 rpm±10%
2. 空载电流：0.5 Arms
3. 额定负载： 5 N.m
4. 额定负载转速：260rpm±10%
5. 额定负载相电流(峰值)：4.7Apk±10%
6. 峰值负载：14 N.m
7. 最⼤负载相电流(峰值)：15.5Apk±10%
8. 绝缘电阻/定子绕组：DC 500VAC, 100M Ohms
9. 耐⾼压/定子与机壳： 600 VAC, 1s, 2mA
10. 电机反电势：9.5Vrms/kRPM±10%
11. 转矩常数：1.48N.m/Arms
12. T–N曲线 （48V）
驱动器接口推荐品牌及型号
