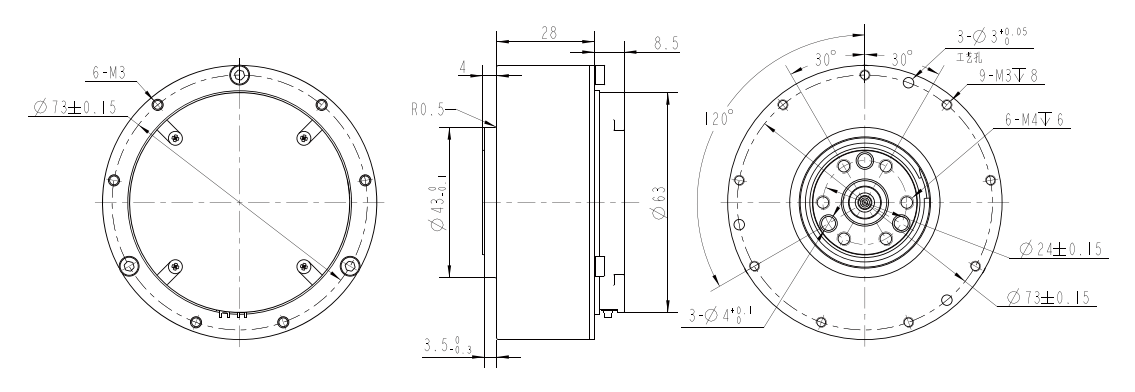

iSVD78C-48V-230-A14-002（行星关节模组）
产品中心 行星关节模组
- 人工报价
| 项目 | 数据 |
|---|---|
| 额定工作电压 | 48VDC |
| 允许最大电压 | 60VDC |
| 额定工作相电流 | 7Apk |
| 最大允许相电流 | 23Apk |
| 待机功率 | ≤18mA |
| CAN总线⽐特率 | 1Mbps |
| 尺⼨ | Φ58mm |
| 工作环境温度 | -20℃⾄50℃ |
| 控制板允许最大温度 | 105℃ |
| 编码器分辨率 | 14bit（单圈绝对值） |
| 序号 | 项目 | 规格 | 数量 |
| 1 | MCU芯⽚ | GD32F303RGT6 | 1 PCS |
| 2 | 驱动芯⽚ | DRV8353-SRTAR | 1 PCS |
| 3 | 磁编码器芯⽚ | AS5047P | 2 PCS |
| 4 | 热敏电阻 | LTS00- 104J395T19E010/NCP18XH103F03RB | 2 PCS |
| 5 | 功率MOS | JMGG031V06A | 6 PCS |
| iSVD78C-48V-230-A14-002 | 256.97 KB |
| iSVD78C-48V-230-A14-002(3D) | 334.87 KB |
| iSVD78C-48V-230-A14-002使用说明书250428 | 1.97 MB |
产品详情
产品中心 行星关节模组
1. 额定电压： 48 VDC
2. 使用电压范围： 24V—60 VDC
3. 额定负载（CW）：6 N.m
4. 运转⽅向： CW/CCW 从出轴⽅向看
5. 使用姿势：出轴⽅向为⽔平或者垂直
6. 标准使用温度：25±5℃
7. 使用温度范围：-20~50℃
8. 标准使用湿度：65%
9. 使用湿度范围：5~85%,无凝露
10. 保存温度范围：-30~70℃
11. 绝缘等级：Class B
1. 空载转速：410 rpm±10%
2. 空载电流：0.5 Arms
3. 额定负载： 6 N.m
4. 额定负载转速：360rpm±10%
5. 额定负载相电流(峰值)：7Apk±10%
6. 峰值负载：17 N.m
7. 最大负载相电流(峰值)：23Apk±10%
8. 绝缘电阻/定⼦绕组：DC 500VAC, 100M Ohms
9. 耐⾼压/定⼦与机壳： 600 VAC, 1s, 2mA
10. 电机反电势：0.096Vrms/rpm±10%
11. 转矩常数：1.22N.m/Arms
12. T-N曲线 （36V）
