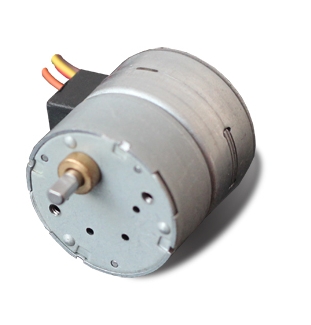

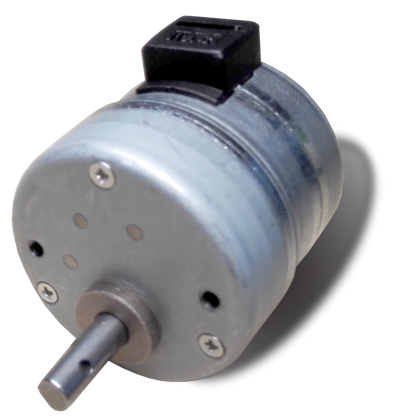

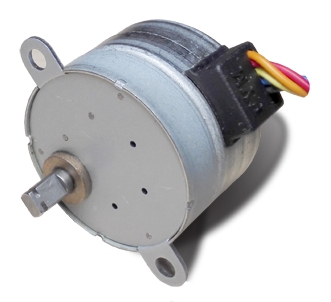

PMG25/35

产品中心 PM步进电机

• 人工报价

数量 加入询价车 询价车

Item	Specifications
步距角精度Step Angle Accuracy	±7% (整步，空载full step, no load)
电阻公差Resistance Accuracy	±10%
电感公差Inductance Accuracy	±20%
温升Temperature Rise	80K Max. ambient temperature 40。C 80K 环境温度40℃
环境温度Ambient Temperature	-10。C~+50。C
绝缘电阻Insulation Resistance	100MΩMin. ,500VDC
绝缘等级Insulation Class	Class E
介电强度Dielectric Strength	650VAC for one second, leakage current 1mA 650VAC 一秒， 漏电电流1mA

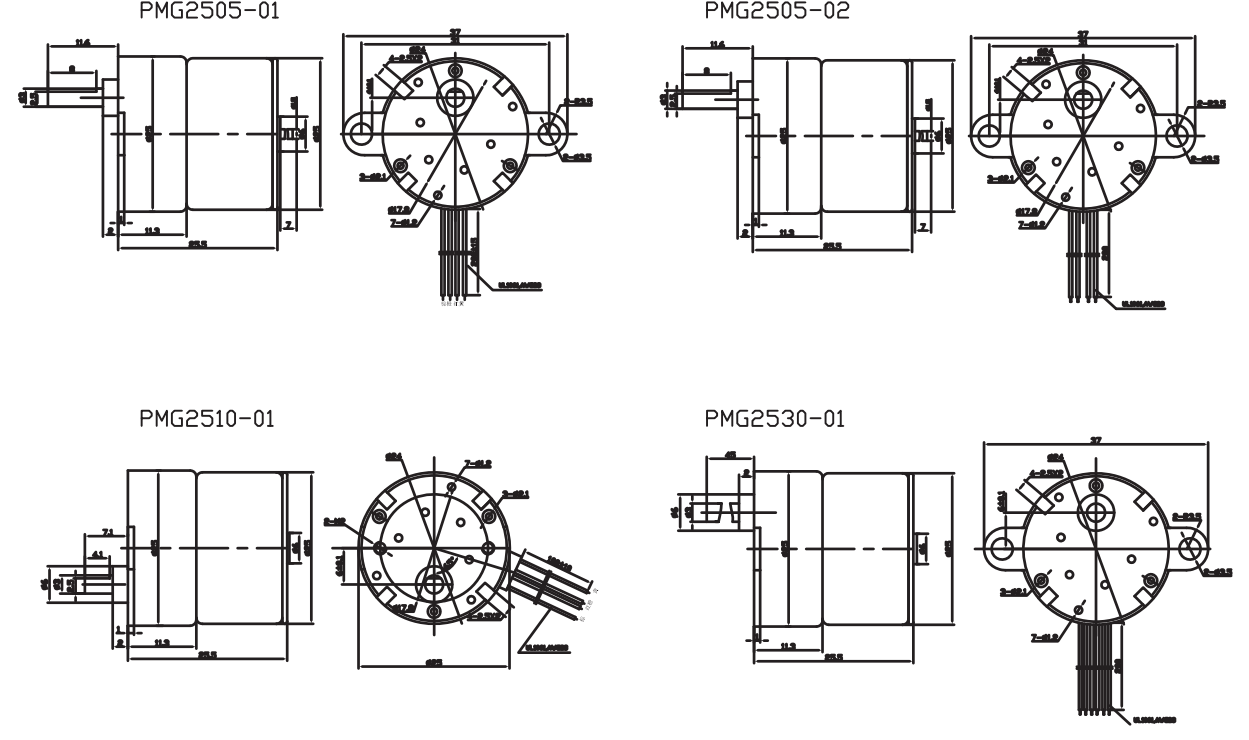

PMG2505-01（7.5/5）·相数	2
PMG2505-01（7.5/5）·电压	2.6
PMG2505-01（7.5/5）·相电流	0.52
PMG2505-01（7.5/5）·相电阻	5
PMG2505-01（7.5/5）·空载牵入频率	450
PMG2505-01（7.5/5）·牵入扭矩	75 at 200pps
PMG2505-01（7.5/5）·保持力矩	450
PMG2505-01（7.5/5）·定位力矩	<150
PMG2505-01（7.5/5）·减速比	1:5

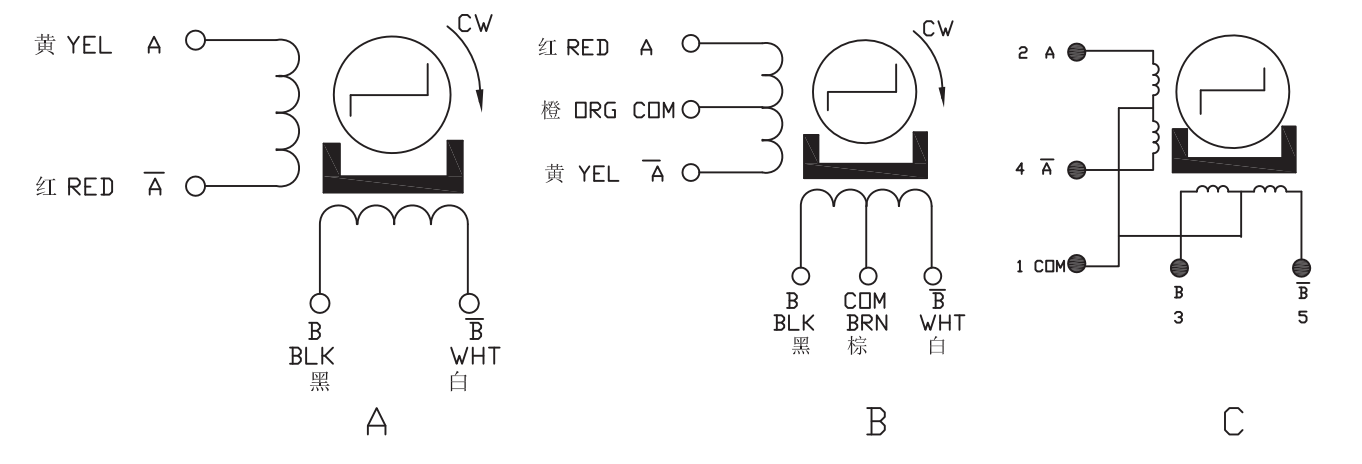

PMG2505-01（7.5/5）·接线图	A
PMG2505-02（15/5）·相数	2
PMG2505-02（15/5）·电压	3.5
PMG2505-02（15/5）·相电流	0.365
PMG2505-02（15/5）·相电阻	9.6
PMG2505-02（15/5）·空载牵入频率	420
PMG2505-02（15/5）·牵入扭矩	100 at 100pps
PMG2505-02（15/5）·保持力矩	500
PMG2505-02（15/5）·定位力矩	<150
PMG2505-02（15/5）·减速比	1:5
PMG2510-01（7.5/10）·相数	2
PMG2510-01（7.5/10）·电压	2.8
PMG2510-01（7.5/10）·相电流	0.467
PMG2510-01（7.5/10）·相电阻	6
PMG2510-01（7.5/10）·空载牵入频率	550
PMG2510-01（7.5/10）·牵入扭矩	200 at 200pps
PMG2510-01（7.5/10）·保持力矩	1400
PMG2510-01（7.5/10）·定位力矩	<500
PMG2510-01（7.5/10）·减速比	1:10
PMG2530-01（7.5/30）·相数	4
PMG2530-01（7.5/30）·电压	13.3
PMG2530-01（7.5/30）·相电流	0.11
PMG2530-01（7.5/30）·相电阻	120
PMG2530-01（7.5/30）·空载牵入频率	680
PMG2530-01（7.5/30）·牵入扭矩	750 at 100pps
PMG2530-01（7.5/30）·保持力矩	4000
PMG2530-01（7.5/30）·定位力矩	<1400
PMG2530-01（7.5/30）·减速比	1:30
PMG2530-01（7.5/30）·接线图	B

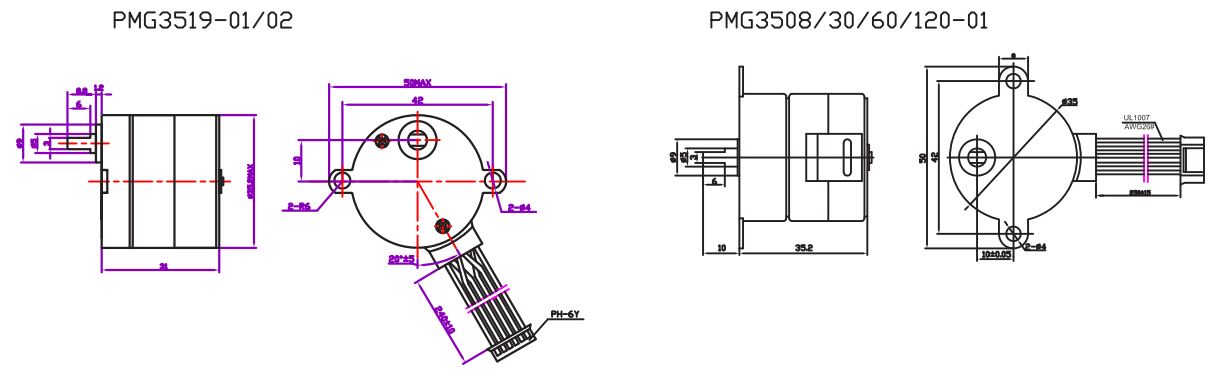

PMG3519-01（7.5/19）·相数	4
PMG3519-01（7.5/19）·电压	24
PMG3519-01（7.5/19）·相电流	0.218
PMG3519-01（7.5/19）·相电阻	110
PMG3519-01（7.5/19）·空载牵入频率	360
PMG3519-01（7.5/19）·牵入扭矩	2280 at 200pps
PMG3519-01（7.5/19）·保持力矩	4500
PMG3519-01（7.5/19）·定位力矩	<2280
PMG3519-01（7.5/19）·减速比	1:19
PMG3519-01（7.5/19）·接线图	C
PMG3519-02（7.5/19）·相数	4
PMG3519-02（7.5/19）·电压	12
PMG3519-02（7.5/19）·相电流	0.4
PMG3519-02（7.5/19）·相电阻	30
PMG3519-02（7.5/19）·空载牵入频率	360
PMG3519-02（7.5/19）·牵入扭矩	1900 at 200pps
PMG3519-02（7.5/19）·保持力矩	4000
PMG3519-02（7.5/19）·定位力矩	<2600
PMG3519-02（7.5/19）·减速比	1:19
PMG3508-01（7.5/8.4）·相数	4
PMG3508-01（7.5/8.4）·电压	12
PMG3508-01（7.5/8.4）·相电流	0.4
PMG3508-01（7.5/8.4）·相电阻	30
PMG3508-01（7.5/8.4）·空载牵入频率	500
PMG3508-01（7.5/8.4）·牵入扭矩	840 at 400pps
PMG3508-01（7.5/8.4）·保持力矩	1150
PMG3508-01（7.5/8.4）·定位力矩	<500
PMG3508-01（7.5/8.4）·减速比	1:8.4
PMG3530-01（7.5/30）·相数	4
PMG3530-01（7.5/30）·电压	12
PMG3530-01（7.5/30）·相电流	0.4
PMG3530-01（7.5/30）·相电阻	30
PMG3530-01（7.5/30）·空载牵入频率	500
PMG3530-01（7.5/30）·牵入扭矩	3000 at 400pps
PMG3530-01（7.5/30）·保持力矩	5000
PMG3530-01（7.5/30）·定位力矩	<1500
PMG3530-01（7.5/30）·减速比	1:30
PMG3560-01（7.5/60）·相数	4
PMG3560-01（7.5/60）·电压	12
PMG3560-01（7.5/60）·相电流	0.4
PMG3560-01（7.5/60）·相电阻	30
PMG3560-01（7.5/60）·空载牵入频率	420
PMG3560-01（7.5/60）·牵入扭矩	6000 at 400pps
PMG3560-01（7.5/60）·保持力矩	8000
PMG3560-01（7.5/60）·定位力矩	<3000
PMG3560-01（7.5/60）·减速比	1:60
PMG35120-01（7.5/120）·相数	4
PMG35120-01（7.5/120）·电压	12
PMG35120-01（7.5/120）·相电流	0.4
PMG35120-01（7.5/120）·相电阻	30
PMG35120-01（7.5/120）·空载牵入频率	400
PMG35120-01（7.5/120）·牵入扭矩	8000 at 300pps
PMG35120-01（7.5/120）·保持力矩	10000
PMG35120-01（7.5/120）·定位力矩	<6000
PMG35120-01（7.5/120）·减速比	1:120
