BLD2405SC
产品中心 无刷驱动器
- 人工报价
| 环境 | 条件 |
|---|---|
| 工作温度 | 0℃ ～ 40℃ |
| 工作湿度 | 5 ～ 95%RH （无凝露） |
| 储藏温度 | -10℃ ～ 70℃ （不结冰） |
| 储藏湿度 | 90%RH 以下（无凝露） |
| 保护等级 | IP20 |
| 安装场所 | 室内无日晒、无腐蚀性气体、无易燃性气体、无油气、无尘埃 |
| 安装方式 | 垂直安装或水平安装 |
| 大气压力 | 85kpa~105kpa |
| 高度 | 额定工作海拔 1000 米以下，工作海拔在 1000 米以上时，每 上升 100 米，需降额 1.5% 使用，最大工作高度海拔 4000 米 |
| 驱动器型号 | BLD2405SC |
| 支持电机类型 | 无刷电机 |
| 输入电压范围 | 10~30V |
| 持续电流 | 5Arms |
| 峰值电流 | 25Ap |
| 反馈信号 | TTL 霍尔信号 |
| 能耗制动 | 可外接制动电阻 |
| 能耗制动电压 | 32V( 默认值，可设置 ) |
| 过压报警电压 | DC 36V |
| 欠压报警电压 | DC 8V |
| 冷却方式 | 自然冷却 |
| 重量 | 130g |
| 通用功能 | 输入规格 |
| 输入功能 | 可配置功能如下：驱动器使能，报警复位，紧急停止，正限位，负限位，多段速控制，多段位置控制等 |
| 输出规格 | 2 路数字输出 , 共 GND 端 |
| 输出功能 | 可配置功能如下：驱动器就绪，驱动器错误，电机零速，限位生效等 |
| 模拟输入功能 | 模拟量输入 AIN 、 +5V 输出、 GND |
| UART | 默认波特率 115200, 最大支持 115200 ，可用 FULLING 上位机连接， 也可使用自定义协议与控制器通讯 |
| 保护功能 | 过压保护、欠压保护、电机过热（ I ² T ）保护、短路保护驱动器过热保护等 |
| UART 波特率 | 115200bps ( 默认值，可修改 ) |
| CAN 波特率 | 500kbps ( 默认值，可修改 ) |
产品详情
产品中心 无刷驱动器
1、采用ARM32位Cortex™-M3 内核芯片；
2、电压范围10V-30V，支持宽电压输入；
4、支持外接制动电阻；
5、支持串口通信和CAN通信；
6、输入功能（驱动器使能，报警复位，紧急停止，正限位，负限位，多段速控制，多段
7、输出功能（驱动器就绪，驱动器错误，电机零速，限位生效等）；
8、具有过压保护、欠压保护、电机过热（I²T）保护、短路保护等驱动器保护；
1、家电行业：电风扇，咖啡机，空调压缩，吸尘器等；
2、工业制造：印刷机械，食品加工机械，工业机器人等；
3、汽车：电动车门，雨刷器，汽车空调等；
4、医疗设备：手术台，医疗气泵等。

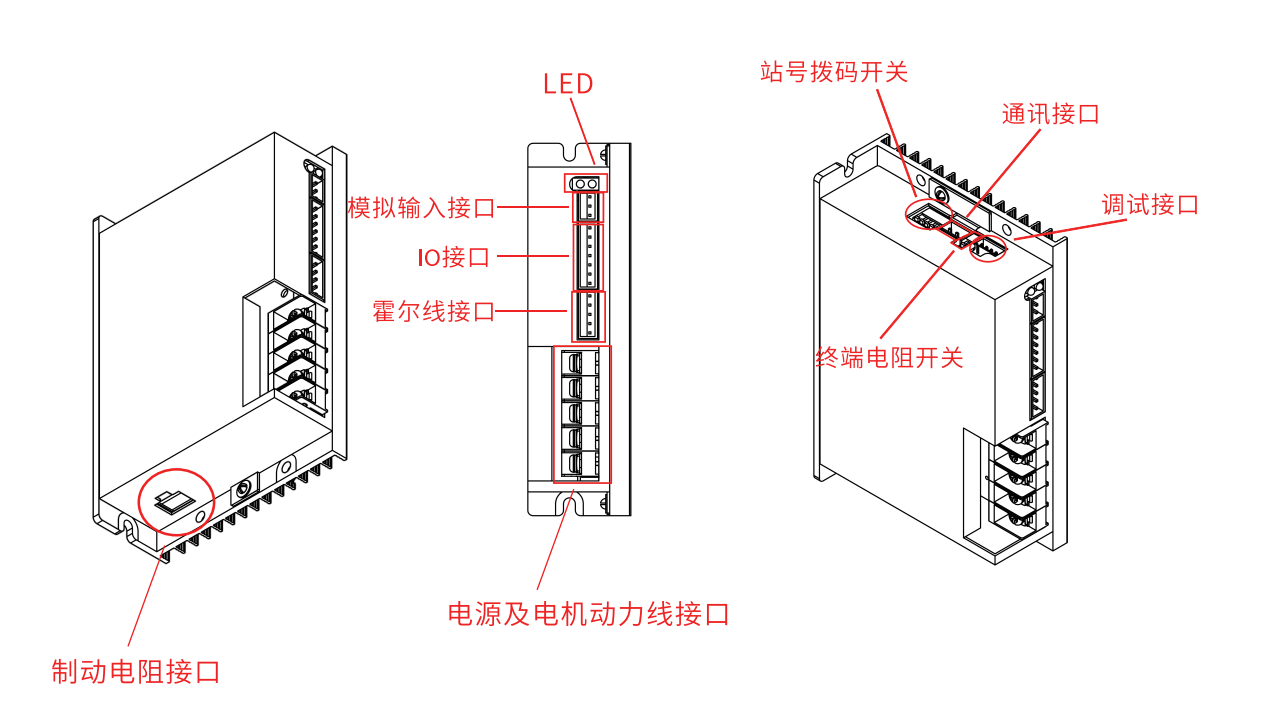

驱动器各部分名称与功能：
