FL24CBL-IE
产品中心 一体化系列
- 人工报价
| 绕组连接方式 ( Winding Type ) | 星形 ( Star connection) |
|---|---|
| 霍尔分布角度 ( Hall Effect Angle ) | 120度电角度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.025 |
| 轴向间隙 ( Axial Play ) | 0.2-0.5 |
| 最大径向负载 ( Max radial force ) | 5N 距法兰10mm ( 10mm From the flange) |
| 最大轴向负载 ( Max axial force ) | 2N |
| 介电强度 ( Dielectric Strength ) | 300VAC/1min |
| 绝缘电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温度 ( Ambient Temperature ) | -25°C ~ +55°C |
| 绝缘等级 (Insulation Class) | Class B |
| 引出线型号Type | 引出线颜色Color | 功能Functions |
| UL1430 AWG26 | 黄色 (Yellow ) | 电源正 ( Vcc ) |
| 黑色 ( Black ) | 电源负 ( GND ) |
| 白色（White） | 转向控制（Rotating Direction）CW/CCW |
| 绿色 ( Green ) | PWM调速（Speed Control） |
| 蓝色 ( Blue) | 转速信号反馈（Tacho out） |
| 极数 ( Number of poles ) | 12 |
| 相数 ( Number of phases ) | 3 |
| 额定电压 ( Rated voltage ) | VDC | 12 |
| 额定转矩 ( Rated torque) | mN.m | 5.7 |
| 连续运行转矩( Continuous stall torque) | mN.m | 6.8 |
| 额定速度 ( Rated speed ) | RPM | 4000 |
| 额定功率 ( Rated power ) | W | 2.4 |
| 峰值转矩 ( Peak torque ) | mN.m | 17.1 |
| 峰值电流 ( Peak current ) | A | 0.9 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 7.3 |
| 线电感 ( Line to line inductance ) | mH | 1.7 |
| 转矩常数 ( Torque constant ) | mN.m/A | 20 |

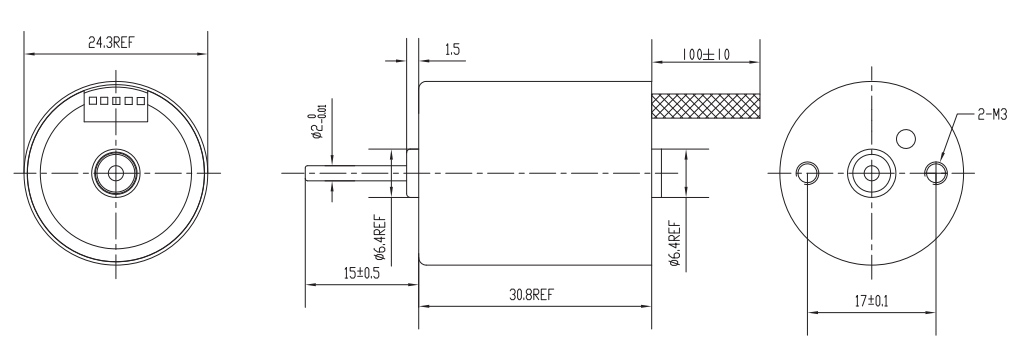

| 机身长度 ( Motor length ) L | mm | 30.8 |
| 重量 ( Weight ) | Kg | 0.04 |
产品详情
产品中心 一体化系列
电性能 (Electrical Specifications)
该款电机可以根据客户需求定制。
