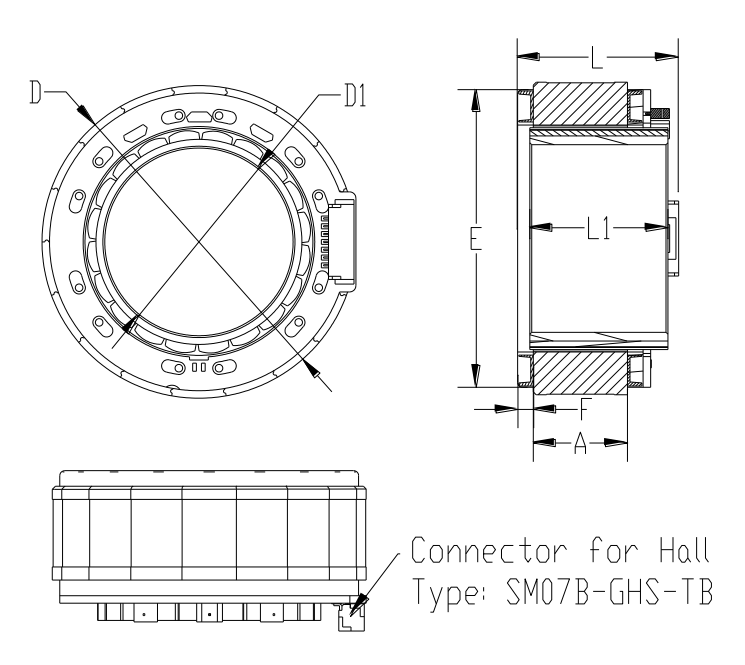

FL50HSV
产品中心 HSV-超薄系列
- 人工报价
| 引出线颜色Color | 引出线型号 Type | 功能 Functions |
|---|---|
| PIN1 | Connector for Hall is optional Type: SM07B-GHS-TB | 热敏 ( NTC2 ) |
| PIN2 | 热敏 ( NTC1 ) |
| PIN3 | 霍尔电源负 ( GND ) |
| PIN4 | 霍尔 A ( Ha ) |
| PIN5 | 霍尔 B ( Hb ) |
| PIN6 | 霍尔 C( Hc ) |
| PIN7 | 霍尔电源正 ( Vcc ) |
| 黄色 ( Yellow ) | UL1332 AWG20 | U相 ( Phase U ) |
| 红色 ( Red ) | V相 ( Phase V ) |
| 黑色 ( Black) | W相 ( Phase W ) |
| 极数 ( Number of poles ) | 20 | 20 |
| 相数 ( Number of phases ) | 3 | 3 |
| 额定电压 ( Rated voltage ) | VDC | 48 | 48 |
| 额定转矩 ( Rated torque) | N.m | 0.3 | 0.5 |
| 额定电流(Rated current) | A | 3.6 | 4.8 |
| 额定速度 ( Rated speed ) | RPM | 5000 | 3500 |
| 额定功率 ( Rated power ) | W | 157 | 183 |
| 最大转速(Maximum speed) | RPM | 6200 | 4800 |
| 峰值转矩 ( Peak torque ) | N.m | 0.96 | 1.5 |
| 峰值电流 ( Peak current ) | A | 11.6 | 14.5 |
| 线电阻 ( Line to line resistance ) | ohms@20℃ | 0.93 | 0.77 |
| 线电感 ( Line to line inductance ) | mH | 0.45 | 0.38 |
| 转矩常数 ( Torque constant ) | Nm/A | 0.089 | 0.117 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 5.4 | 7.1 |
| 机身长度 ( Motor length ) | mm | 20 | 26 |
| 重量 ( Weight ) | g | 96 | 147 |
| 电气时间常数(Electrical time constant) | ms | 0.48 | 0.49 |
产品详情
产品中心 HSV-超薄系列
该款电机可以根据客户需求定制。
